AMD / Xilinx SmartLynq数据电缆

Xilinx SmartLynq数据电缆通过以太网或USB至JTAG链提供高速连接，实现配置和调试。SmartLynq数据电缆具有高达40Mbps的吞吐量、用于远程访问的以太网主机连接、更快嵌入的软件调试以及用于附加调试信号的8个GPIO。

该电缆支持第三方并行和串行NOR器件的调试和间接闪存编程。当与Vivado硬件管理器一起使用时，通过JTAG端口实现，当在Xilinx SDK开发环境中使用时，用于调试嵌入式软件。SmartLynq数据电缆支持JTAG时钟 (TCK) 频率的JTAG数据传输突发，可在125kHz至40MHz范围内选择，并提供单独的8位GPIO端口，用于向外部逻辑进行8位读写操作。

特性

  • 支持高达40Mb/s的JTAG速率，电压范围为1.2V至3.3V
  • 采用行业标准，包括JTAG边界扫描IEEE标准1149.1 - 测试访问端口和边界扫描架构[参考1]
  • 支持全部UltraScale™、UltraScale+™和7系列产品以及Zynq®-7000 SoC和Zynq UltraScale+ MPSoC
  • 提供以太网和USB主机侧连接
  • 通过器件的JTAG端口对选定的串行外设接口 (SPI) 闪存或并行闪存器件进行间接编程
  • 提供一个3.3V 8位通用I/O (GPIO) 端口
  • 经过优化，可与Xilinx® Vivado®设计工具配合使用

套件内容

  • SmartLynq数据电缆模块
  • 以太网电缆
  • USB电缆
  • JTAG带状电缆
  • JTAG飞线适配器电缆
  • GPIO飞线电缆
  • 电源

相关产品

AMD / Xilinx Kintex® UltraScale™ FPGA KCU105评估套件

非常适合用于原型设计中高容量应用。

Learn More关于AMD / Xilinx Kintex® UltraScale™ FPGA KCU105评估套件 View Products与AMD / Xilinx Kintex® UltraScale™ FPGA KCU105评估套件相关

AMD / Xilinx Zynq® UltraScale+ RFSoC ZCU208评估

用于开箱即用评估和先进应用开发的理想射频测试平台。

Learn More关于AMD / Xilinx Zynq® UltraScale+ RFSoC ZCU208评估 View Products与AMD / Xilinx Zynq® UltraScale+ RFSoC ZCU208评估相关

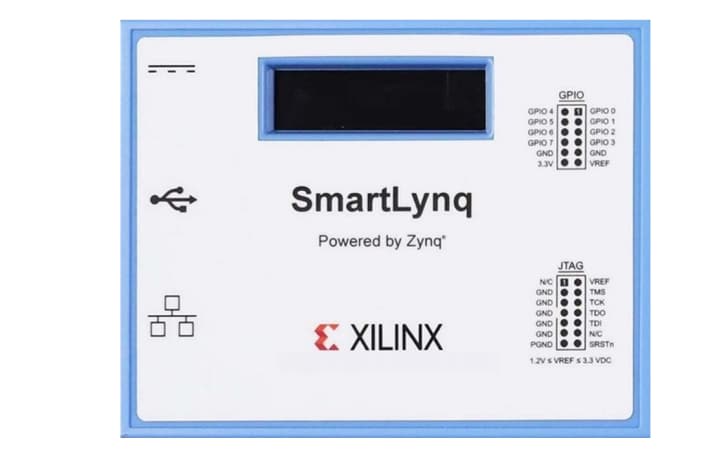

模块布局

图表 - AMD / Xilinx SmartLynq数据电缆

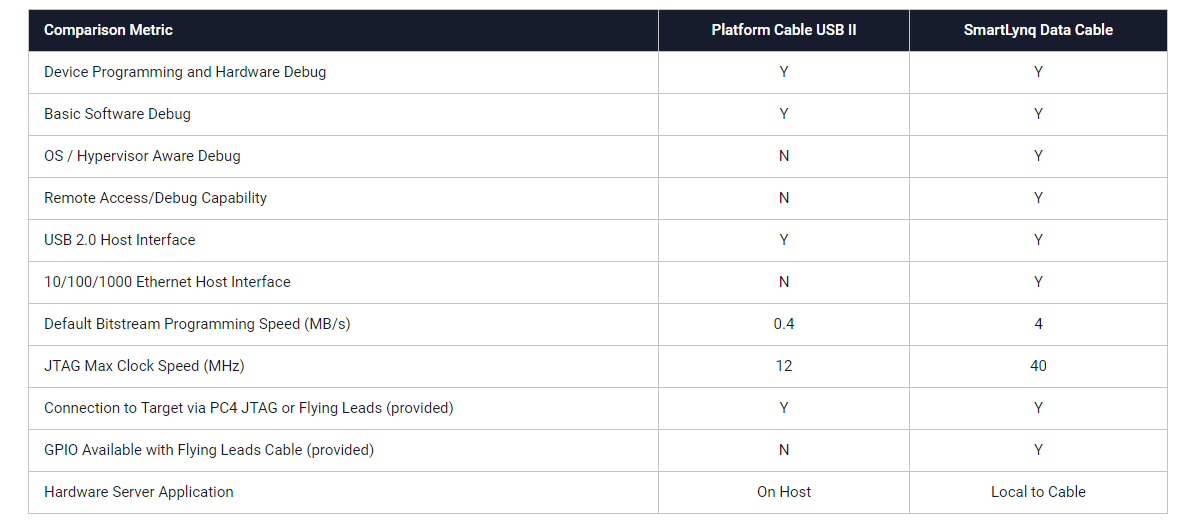

对比图

图表 - AMD / Xilinx SmartLynq数据电缆
