NXP 74LVC1G27 Single 3-Input NOR Gate

NXP 74LVC1G27 单个 3 输入或非门

NXP 的 74LVC1G27 单个 3 输入或非门借助于可由 3.3V 或 5V 器件供电的输入，来提供一个 3 输入“或非”函数。该特性允许在 3.3V 和 5V 混合电压应用中将这些器件用作转换器。所有输入的施密特触发器动作使电路具有较缓慢的输入上升和下降时间容限。该器件特别适用于使用 IOFF 的部分掉电应用。IOFF 电路可禁用输出，防止断电时任何破坏性回流电流通过该器件。
特点
  • 1.65V 到 5.5V 的宽幅电源电压范围
  • 高噪音抗扰度
  • 符合 JEDEC 标准
    • JESD8-7 (1.65V 到 1.95V)
    • JESD8-5 (2.3V 到 2.7V)
    • JESD8B/JESD36 (2.7V 到 3.6V)
  • ESD 保护
    • HBM JESD22-A114F 超过 2000V
    • MM JESD22-A115-A 超过 200V
    • CDM JESD22-C101-C 超过 1000V

  • +/-24mA 输出驱动 (VCC = 3.0V）
  • CMOS 低功耗
  • 锁存性能超过 250mA
  • 直接与 TTL 电平接合
  • 输入接受电压高达 5V
  • 指定工作温度范围 -40°C 到 +85°C 及 -40°C 到 +125°C

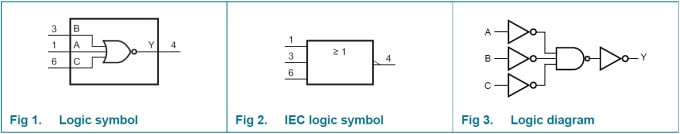

功能图
Functional Diagrams
