Ricoh Electronic Devices Company R3160电压检测器

Ricoh Electronic Devices Company R3160电压检测器为60V的输入检测器，具有高检测器阈值精准度和低供应电流。 R3160电压检测器可直接监控24V/48V电池，还可检测低电压电池的状态。 这些电压检测器的迟滞阈值典型值为4.3%，释放延迟时间典型值为18 ms，并提供N通道漏极开路输出类型。

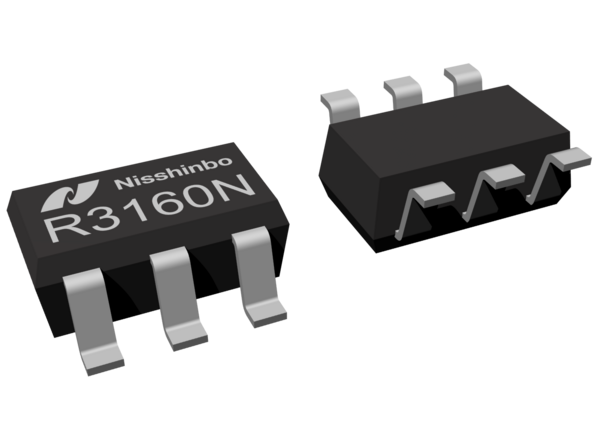

R3160电压检测器可依据应用分为两个系列，分别为适合汽车应用和工业应用的R3160。 这些检测器在汽车应用下的作业温度范围为-40°C至125°C，工业应用的温度范围为-50°C至125°C。R3160检测器采用尺寸小巧的SOT-23-6封装，其典型应用包括高电压电池的电压监控器、微计算机和逻辑电路的重置、汽车音响设备、ETC系统和电动窗。

特性

  • 可直接监控电池电压，并及早警示低电压电池的状态
  • 采用尺寸小巧的 SOT-23-6封装
  • 无卤素、无铅 (Pb)
  • 符合RoHS标准

规范

  • 迟滞阈值典型值为4.3%
  • 检测器阈值范围介于10V至48V
  • 电压检测器的阈值精准度：
    • ±1.75%（检测器阈值为20V或以下）
    • ±1.5%（检测器阈值为20.5V或以上）
  • 释放延迟时间典型值为18 ms（开机时）
  • N通道漏极开路输出类型
  • 供应电流典型值为1.8 µA
  • 2.7V至60V作业电压范围
  • 作业温度范围：
    • -40°C至125°C（汽车用的R3160）
    • -50°C至125°C（工业用的R3160）

R3160框图

框图 - Ricoh Electronic Devices Company R3160电压检测器

R3160应用电路图

应用电路图 - Ricoh Electronic Devices Company R3160电压检测器
