Silicon Labs Si838x双极数字现场输入

Silicon Labs Si838x多通道数字隔离器

Silicon Labs Si838x隔离式多通道输入器件采用紧凑的QSOP封装，提供8通道24V数字接口，支持漏极或源极输入，具有集成的安全隔离等级。 结合少量外部元件，Si838x数字隔离器可兼容符合IEC 61131-2标准的1、2或3类开关。 Si838x的输入接口采用专有的基于CMOS的LED仿真器技术，因此具有双极能力（漏极或源极输入），并且场侧不需要电源。

连接控制器的输出接口支持2.5V的低功耗操作。 Si838x数字隔离器支持高达2.5kVrms耐受电压。 这些Silicon Labs隔离器还具有1MHz (2Mbps) 的高速能力以支持伺服电机控制以及25kV/µs的高噪声抗扰度。

产品选项包括并行或串行输出。 串行输出选项具有级联能力，可级联供128个通道 (16x Si838x）。 其他选项包括去抖滤波器，可在并行配置中预编程，或者在串行输出配置中直接编程。 与光电耦合输入解决方案相比，Si838x的使用寿命更长，可靠性更高。


特性
  • 双极数字接口，支持24V漏极或源级输入
  • 单个封装中最大集成8个通道，可提供多达四路高速输入
  • 集成2.5kVrms的安全隔离等级
  • 低输入电流：2mA（典型值）
  • 场侧不需要VDD
  • 并行输出上的状态LED
  • 电磁场抑制能力高
  • 可编程去抖时间高达100ms
  • 25kV/μs瞬态抑制
  • 具有八路输出的流通输出配置
  • 支持菊花链功能的SPI接口串行输出选项
  • 工作电压：2.5V至5.5V VDD
  • 工作温度范围：–40°C至+125°C
  • 符合IEC 61131-2标准
    • 1、2、3类
  • 符合RoHS标准的QSOP-20封装
应用
  • 可编程逻辑控制器
  • 工业数据采集
  • 分布式控制系统
  • 机器计算机数字 (CNC) 机械
  • I/O模块
  • 运动控制系统

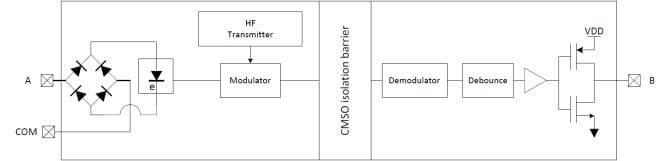

功能框图
功能框图

Si838xISO-KIT PLC输入隔离器评估套件

Si838xISO-KIT PLC输入隔离器评估套件使设计人员能够快速评估Si838x的功能，将24V数字逻辑信号驱动至标有“EXT”的测试点或者将2V至5V信号驱动至现有的测试点即可进行评估。 该板还有助于快速评估Si838x的关键参数。 该套件还可直接连接到设计人员的终端系统。
