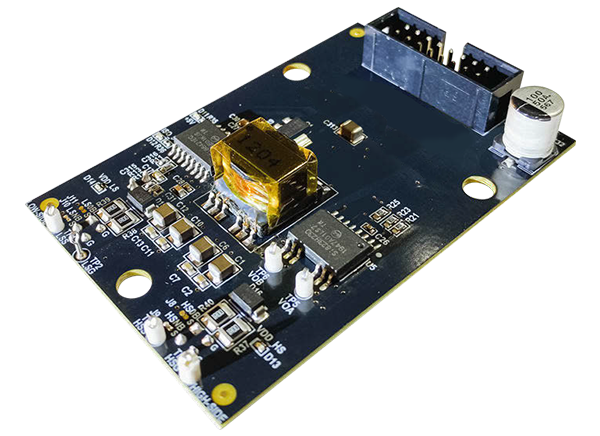

Silicon Labs SI823Hx栅极驱动器板

Silicon Labs SI823Hx栅极驱动器板非常适合用于驱动电源模块和分立晶体管。该双通道隔离式栅极驱动器解决方案具有差分数字接口、经优化的板载隔离电源以及用户可配置的导通和关断栅极电阻器。SI823Hx栅极驱动器板设有1Ω或4Ω栅极电阻器，具有LED状态指示灯和测试点，可轻松进行评估和原型设计。这些栅极驱动器板为12V输入电源提供重叠保护和反向极性保护。SI823Hx板的工作温度范围为-50°C至85°C，电源电压范围为10.2V至13.2V。

额外系统元件

Si823Hx栅极驱动器板功能多种多样，但必须与其他元件结合形成一个完整的系统。Si823Hx栅极驱动器板需要差分信号输入，大多数实验室设备仅提供单端信号，使用Wolfspeed差分收发器配套工具非常有用。此外，请查看下面列出的其他评估工具。

评估工具矩阵

原理图 - Silicon Labs SI823Hx栅极驱动器板

评估工具

KIT-CRD-CIL12N-FMC

KIT-CRD-CIL12N-FMA

特性

  • 两个输入高侧/低测栅极驱动器
  • 用户可编程死区时间
  • 重叠保护
  • 对称峰值输出电流：4A
  • 可提供1Ω或4Ω栅极电阻器
  • 通过选择栅极电阻独立控制打开/关闭时序
  • 灵活的隔离式电源
  • 直流总线电压：高达800V
  • 安全等级隔离：5kVRMS
  • 共模瞬态抑制 (CMTI)：125kV/μs
  • 反向极性保护，用于12V输入电源
  • 差分输入可提高抗噪性
  • 模块温度 (NTC) 输出作为频率调制数字信号

规范

  • 电源电压范围：10.2V至13.2V
  • 100kHz开关频率
  • 工作温度范围：-50°C至85°C
  • 储存温度范围：-50°C至125°C

套件内容

  • 1个Si823H-ABWA-GDB栅极驱动器板：
    • Si823H2CD-IS3双通道隔离式栅极驱动器
    • Si88421BC-IS双通道数字隔离器，集成直流-直流转换器
  • 1个快速入门卡
{"IsParent":false,"RelatedContentTitle":"相关产品","ModuleId":157155,"MarketingIds":["162496804","115343835","186889775"]}

框图

框图 - Silicon Labs SI823Hx栅极驱动器板
