Texas Instruments DLPC230-Q1 DLP®汽车DMD控制器
Texas Instruments DLPC230-Q1 DLP® 汽车DMD控制器是两个DMD芯片组DLP5530-Q1（车内显示应用，如HUD）和DLP5531-Q1（车外照明应用，如高分辨率前大灯）的组成部分。这两款芯片组都包括0.55” DMD和TPS99000-Q1系统管理和照明控制器。
TI DLPC230-Q1 DLP汽车DMD控制器集成了具有错误代码校正 (SECDED ECC) 功能的嵌入式处理器，可实现主机控制和实时反馈、片上诊断和系统监控功能。通过随附的片上SRAM消除了对外部DRAM的需求。搭配 TPS99000-Q1，DLPC230-Q1支持超过5000:1的高动态范围调光，适合HUD应用。Sub-LVDS 600MHz DMD接口支持高DMD刷新率生成无缝和出色的数字图像，同时减少辐射。
特性
- 符合汽车应用标准
- 下列性能符合AEC-Q100标准：
- 器件温度等级2：-40°C至105°C的环境运行温度
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级2
- 器件充电器件模型 (CDM) ESD分类等级C4B
- DMD显示控制器，支持：
- DLP5530-Q1汽车内部显示芯片组
- DLP5531-Q1汽车外部照明芯片组
- 视频处理
- 缩放输入图像以匹配DMD分辨率
- 挡板调节高达±50%垂直图像位置和±10%水平图像位置，因此无需机械对准 (HUD)
- 支持双倍或四倍像素，以实现低分辨率视频输入
- 伽马校正
- 嵌入式处理器，带纠错 (ECC) 功能
- 片上诊断和自检功能
- 系统诊断，包括温度监控、设备接口监控和光电二极管监控
- 平滑调光集成管理
- 可配置GPIO
- 无需外部RAM，内部SRAM用于图像处理
- 600MHz Sub-LVDS DMD接口，用于实现低功耗和低辐射
- 扩频时钟，降低EMI
- 视频输入接口
- 单openLDI (FPD-Link I) 端口，频率高达110MHz
- 24位RGB并行接口，频率高达110MHz
- 可配置主机控制接口
- 串行外设接口 (SPI) 10MHz
- I2C (400kHz)
- 主机IRQ信号，提供实时功能
- 关键系统错误反馈
- 连接TPS99000-Q1系统管理和照明控制器
应用
- 宽视场和增强现实
- 平视显示器 (HUD)
- 高分辨率头灯

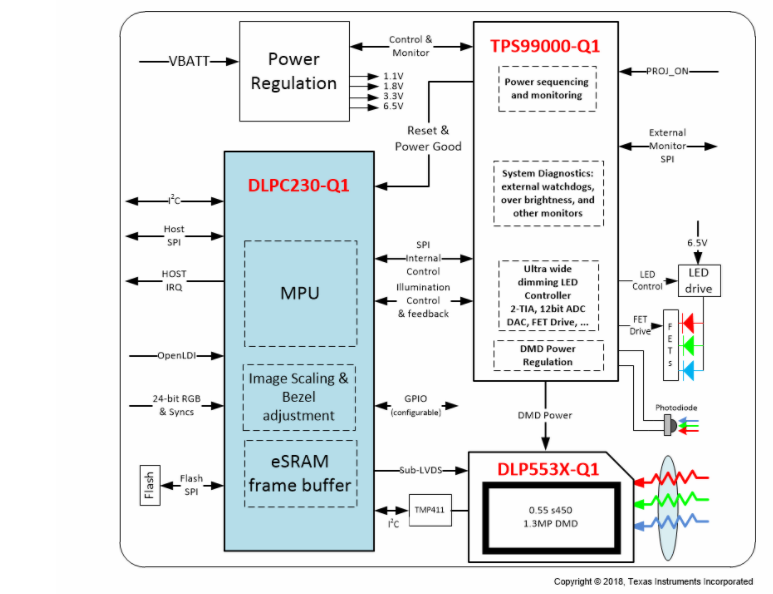

框图
