Texas Instruments INA180/INA181电流
检测放大器

Texas Instruments INA180/INA181电流检测放大器是成本优化型电流感应放大器（也称为分流监控器），可在独立于电源电压的–0.2V至+26V共模电压下感测电流感应电阻器上的压降。INA180/INA181以四个固定增益器件选项集成匹配电阻器增益网络：20V/V、50V/V、100V/V或200V/V。该匹配增益电阻器网络可最大限度地减小增益误差并降低温度漂移。每个器件均采用2.7V到5.5V的单电源供电，最大电源电流为260µA。所有器件选项均具有扩展级额定工作温度范围（-40°C至+125°C），采用5引脚SOT-23封装，有两种不同的引脚配置可供选择。

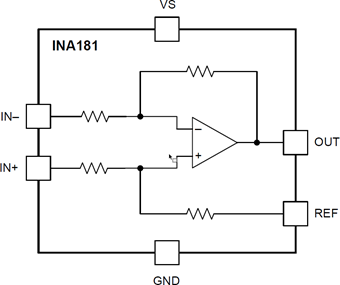

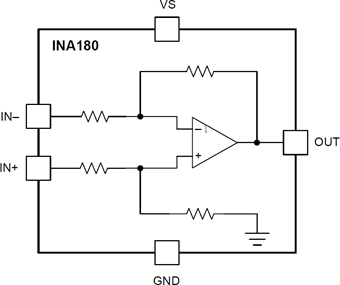

特性

共模范围 (V_CM)：–0.2V至+26V
高带宽：350kHz
失调电压
- ±150µV（最大值）(V_CM = 0V)
- ±500µV（最大值）(V_CM = 12V)
输出转换率：2V/µs
精度
- ±1%增益误差（最大值）
- 1µV/°C失调漂移（最大值）
增益选择
- 20V/V（A1器件）
- 50V/V（A2器件）
- 100V/V（A3器件）
- 200V/V（A4器件）
静态电流：260µA（最大值）

应用

电机控制
电池监测
电源管理
照明控制
过流检测

INA180-181EVM评估模块 (EVM)

Texas Instruments INA180-181EVM评估模块 (EVM) 设计用于评估INA180和INA181电流检测放大器的基本功能。此固定装置布局并不作为目标电路的模型，也不用于电磁兼容性 (EMC) 测试。INA180-181EVM包含一个PCB，设有选项支持切出8个单独的PCB。利用该选项，可为以下八个器件中的每一个均提供一个PCB：INA180A1、INA180A2、INA180A3、INA180A4、INA181A1、INA181A2、INA181A3和INA181A4。

特性
