Vishay Semiconductors CNY6XST系列高绝缘电压光电耦合器

Vishay Semiconductors CNY6XST系列
高绝缘电压光电耦合器

Vishay Semiconductors CNY6XST系列高绝缘电压光电耦合器是业界首个以表面贴装结构封装的IV类高绝缘电压光电耦合器。高绝缘电压SMD型光电耦合器具有一个光电晶体管，该晶体管通过光电耦合至4引脚塑料封装内的砷化镓红外发光二极管。这几个简单的元件面对面安装，在输入和输出之间形成一个间距，从而获得大于3mm的最高安全要求。Vishay Semiconductors CNY6XST系列高绝缘电压光电耦合器是太阳能设备、智能电表和智能网格等应用的理想之选。

特点
  • 额定重复峰值电压（重复）：VIORM = 1450 Vpeak
  • 绝缘厚度≥ 3mm
  • 爬电电流电阻，符合VDE 0303/IEC 60112比较跟踪指数：CTI ≥ 475
  • 湿度敏感等级：MSL4
  • 符合RoHS 2002/95/EC和WEEE 2002/96/EC指令
VDE标准
  • 这些耦合器符合以下设备标准并按其执行安全功能：
    • DIN EN 60747-5-2 (VDE 0884) - 光电耦合器电气安全要求
    • IEC 60065 - 电网电源供电的电子设备及相关家用电器的安全性
    • VDE 0160 - 电力安装电子设备
应用
  • 太阳能和风力发电诊断、监测和通讯设备
  • 焊接设备
  • 高压电机
  • 开关模式电源
  • 线路接收器
  • 计算机外设接口
  • 微处理器系统接口
  • 防触电安全保护分离电路，符合安全等级II（增强隔离）且符合DIN EN60747-5-2 (VDE0884)：
    • I至IV级应用，电网电压≤ 300V
    • I至IV级应用，电网电压≤ 600V
    • I至III级应用，电网电压≤ 1000V
零件编号 绝缘电压 电流传输比 大绝缘间距
CNY64AYST 8.2 KVRMS 50% - 150% 400 mil
CNY64ST 8.2 KVRMS 50% - 150% 400 mil
CNY65AGRST 13.9 KV 100% - 300% 600 mil
CNY65ABST 13.9 KV 80% - 240% 600 mil
CNY64AGRST 8.2 KVRMS 100% - 300% 400 mil
CNY65AYST 13.9 KV 50% - 150% 600 mil
CNY64ABST 8.2 KVRMS 80% - 240% 400 mil
CNY65ST 13.9 KV 100% - 300% 600 mil

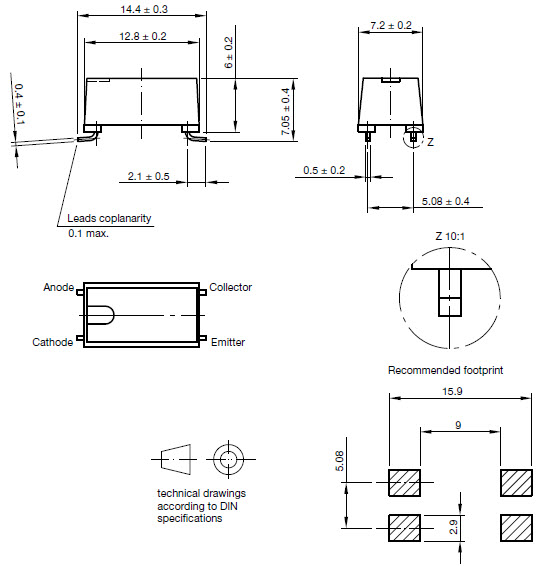

CNY64AxxxST封装尺寸(mm)

CNY64AxxxST封装尺寸

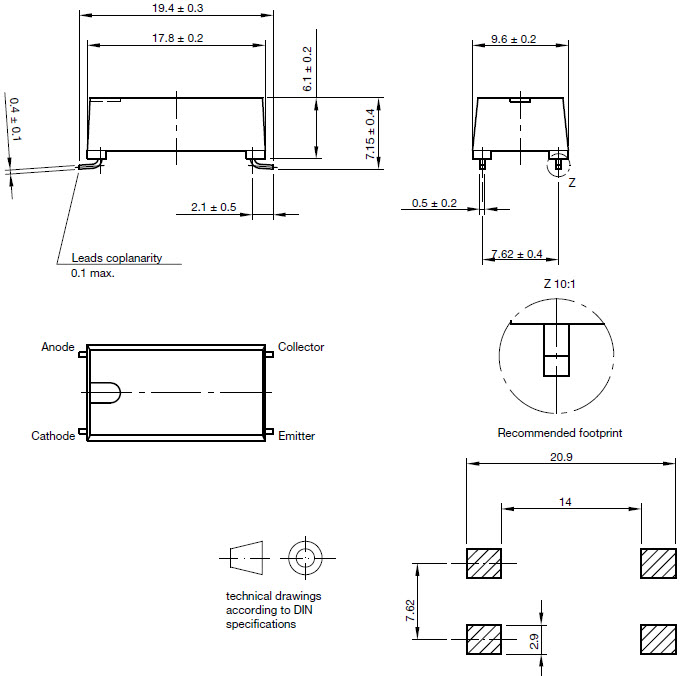

CNY65AxxxST封装尺寸(mm)

CNY65AxxxST封装尺寸
