Analog Devices Inc. AD5705R/AD5706R 数模转换器

Analog Devices AD5705R/AD5706R数模转换器 (DAC) 是低噪声、四通道可编程电流输出器件，专为光子学控制、光通信、LED驱动器电流源和电流模式偏置应用而设计。这些DAC集成了2.5V片上基准电压源、负载DAC、A/B配置切换和抖动功能，从而简化了精密电流源设计，同时支持基于SPI的灵活控制。

每个DAC通道均独立运行，并配备独立的正电源轨，有助于优化多个输出的电源效率和热性能。AD5705R/AD5706R DAC还具备高达300mA的可编程电流范围、用于监测电源和输出状态的模拟诊断功能，以及可寻址引脚，从而允许最多四个器件共享同一条SPI总线。

在该系列产品中，ADI AD5705R采用12位分辨率，而AD5706R提供16位分辨率，适用于需要更精细电流设定粒度的应用。这些器件提供36球2.55mm x 2.55mm WLCSP和28引脚4mm × 4mm LFCSP封装选项，并支持在-40°C至+125°C的温度范围内工作。

特性

  • 具有低噪声性能和SPI控制功能的四通道电流输出DAC系列
  • 每个通道的可编程输出电流范围为50mA、150mA、200mA和300mA
  • 1.65V至3.6V的灵活输出电压范围，每个输出通道均配备独立的电源供电
  • 每个通道的最大压差电压为0.3V
  • IOUT引脚上的内部开关接地
  • 2.5V片上电压基准源
  • 50MHz SPI接口
  • 负载DAC、A/B配置切换和抖动功能
  • 集成模拟诊断监控和温度警告提醒
  • 封装选项
    • 36球2.55mm x 2.55mm WLCSP
    • 28引脚4mm x 4mm LFCSP
  • AD5705R：12位分辨率
  • AD5706R：16位分辨率

应用

  • 光电控制
  • 光学通信
  • LED驱动器可编程电流源
  • 电流模式偏置

规范

  • 共同工作条件
    • AVDD电源范围为2.9V至3.6V
    • PVDDx电源范围为1.65V至AVDD，每个通道均配备独立的电源轨
    • IOVDD电源范围为1.14V至1.89V
    • 通过可寻址引脚，支持最多四个器件共享一条SPI总线。
    • 工作温度范围：-40 °C至+125 °C
  • AD5705R
    • 12位、四通道电流输出DAC
    • 积分非线性最大值为±8LSB12
  • AD5706R
    • 16位、四通道电流输出DAC
    • 积分非线性最大值为±32LSB16
    • 输出和监控功能
    • 多路复用器 (MUX) 输出提供电源电压、输出电压、输出电流和芯片温度的监测。
    • 内部参考输出额定值为2.5V

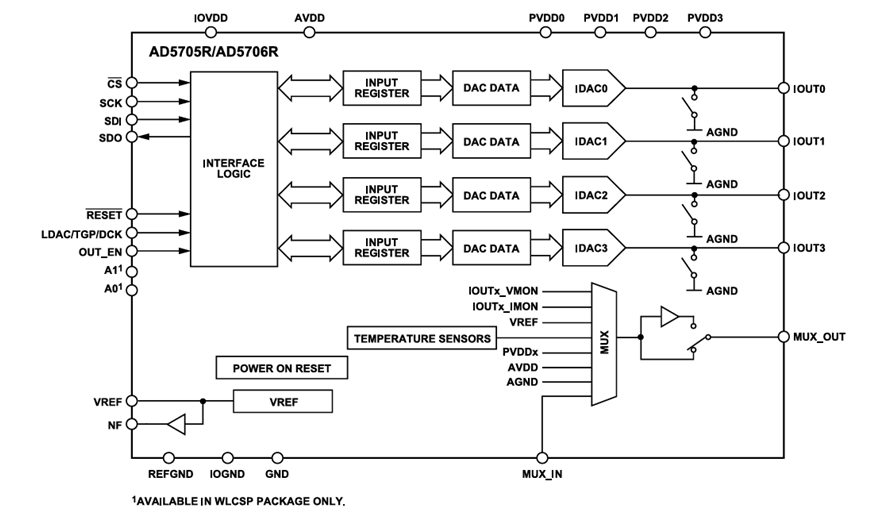

功能框图

框图 - Analog Devices Inc. AD5705R/AD5706R 数模转换器
