Analog Devices / Maxim Integrated MAX22215电机制动驱动器
Analog Devices / Maxim Integrated推出的MAX22215电机制动器驱动器 集成了36V半桥驱动器、65V低侧制动释放MOSFET元件以及高精度电流检测放大器 (CSA)。该驱动器集成了额定电压为55V的高性能消磁钳装置，可快速完成线圈去磁操作，无需依赖外部瞬态抑制设备。该驱动器所采用的半桥FET与制动释放NFET，其导通电阻（RDSON）参数数值极低，典型值为50mΩ。可以通过1 MHz频率的I2C串行接口或CMOS 逻辑输入引脚实现对MAX22215的控制。该款驱动器非常适用于工业电机、机器人电机及电磁铁驱动的制动释放。
MAX22215驱动器配备了多项保护监控功能，如非耗散式过电流保护 (OCP)模块、欠压锁定 (UVLO)模块、热状态警告及关断功能，同时还设有用于制动电压监控的模拟输出引脚 (ODM)。该驱动器具备四种运行模式，分别为待机模式、诊断模式、释放模式以及制动模式。MAX22215驱动器采用尺寸为5mm x 7mm的38引脚 TQFN封装形式，结构紧凑，体积小巧。
特性
- 一个半桥驱动器，工作电压可高达36V (RON ~50mΩ)
- 一个LS FET，工作电压可高达65V（RON ~50mΩ）
- 嵌入式消磁电路：
- 55V大功率消磁钳装置
- 用于确保在高退磁能量条件下模块安全运行的热管理回路（SafeDemag功能）
- 用于配置和诊断功能的1MHz频率I2C串行接口
- 可通过I2C接口进行调控的可配置半桥摆率控制模块
- 用于避免交叉桥臂直通短路的嵌入式死区时间电路，
- 5V内部稳压器
- 电流检测放大器(CSA)：
- 失调电压低，可保证高精度
- 可编程电压增益
- 保护和诊断：
- 过流保护(OCP)
- 三个欠电压锁定（UVLO_）模块
- 热警告/关闭（TWARN/TSD）模块
- 去磁电压模拟输出引脚（ODM）
- 用于执行负载连接检测的诊断模式
- 系统参数内部监控
- 故障指示灯引脚 (nFAULT)
应用
- 工业电机制动释放
- 机器人电机制动释放
- 电磁阀驱动
方框图

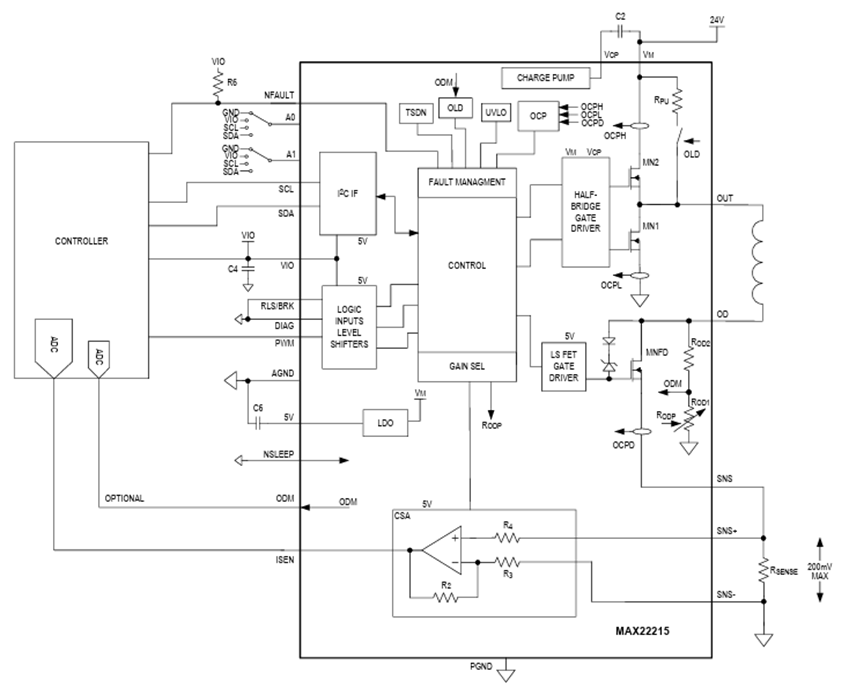

应用示意图
