NXP Semiconductors FRDM-A-S32M276 PMSM/BLDC电机控制开发板

NXP Semiconductors FRDM-A-S32M276 PMSM/BLDC电机控制开发板是一个用于三相无刷直流电机和永磁同步电机控制应用的开发平台。该开发板支持在最终硬件可用之前进行快速原型设计和评估，适用于电动泵、冷却系统、电动天窗执行器和座椅位置调整执行器等设计。

NXP FRDM-A-S32M276基于集成S32M276解决方案，内置32位Arm^® Cortex^®-M7 S32K3微控制器和模拟芯片，具有稳压器、栅极驱动器、电流检测和LIN/CAN物理层支持。FRDM-A-S32M276开发板现已成为FRDM汽车生态系统的一部分，与之前的S32M27XEVB具有相同的硬件，并增加了生态系统兼容性，以实现灵活、可扩展的开发。

该电路板非常适合采用磁场定向控制的电机控制工作流程，用于永磁同步电机和BLDC电机的6步换向。应用软件利用汽车数学和电机控制库、实时驱动器、S32设计工作室、自由大师和电机控制应用调优工具，为三相电机控制开发提供完整的参考实现。

特性

用于三相永磁同步电机和无刷直流电机控制应用的开发平台
集成了带32位ARM Cortex-M7 S32K3 MCU和模拟芯片的S32M276解决方案
与稳压器、栅极驱动器、电流检测和LIN/CAN物理层支持的模拟集成

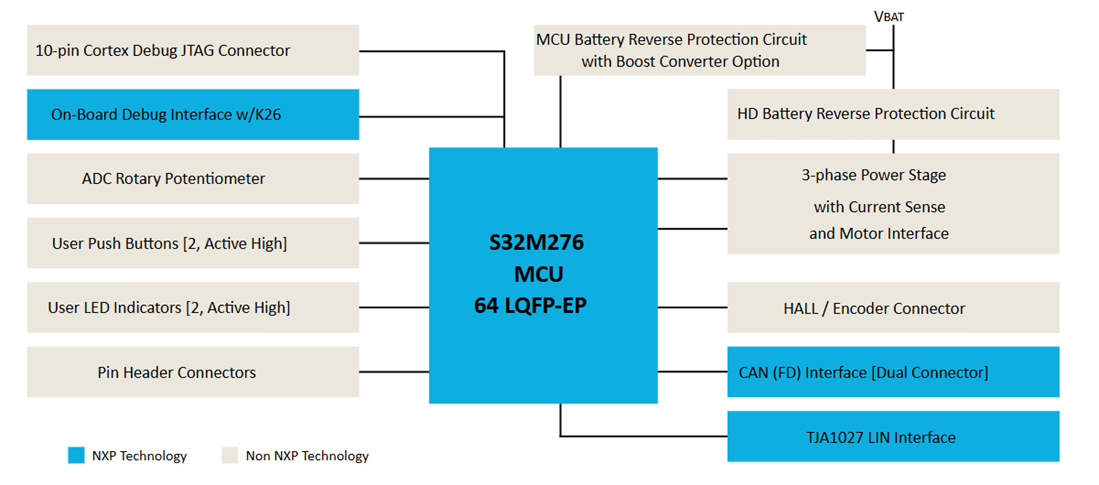

FRDM-A-S32M276-C064选项，具有内部CAN PHY和外部LIN PHY

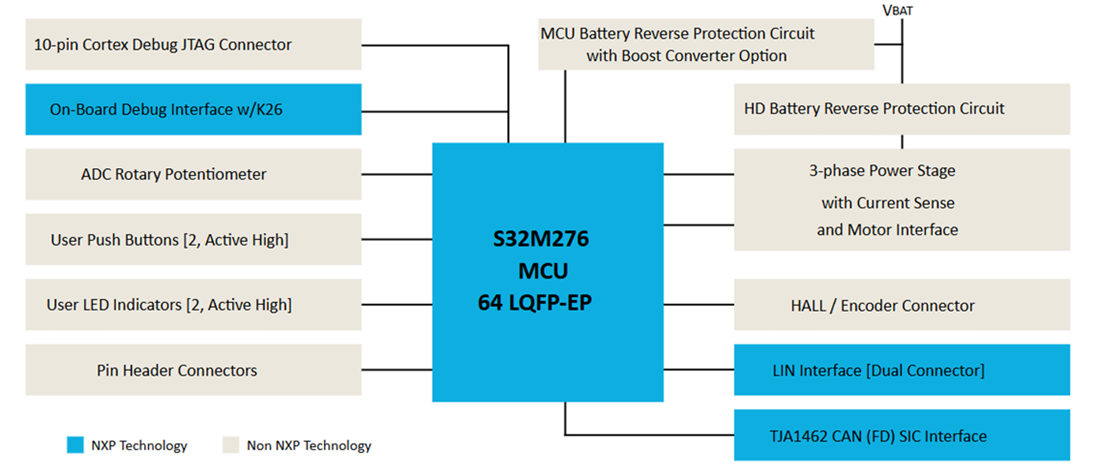

FRDM-A-S32M276-L064选项，具有内部LIN PHY和外部CAN PHY

位置和速度传感器选项，包括编码器、霍尔传感器和无传感器技术
用于DC总线电压和电流、相电压以及BEMF电压的电压和电流检测
支持过电流、过电压和过热保护
FRDM汽车生态系统兼容性，实现灵活、可扩展的开发

应用

3相BLDC电机控制
PMSM电机控制
电动泵
冷却系统

天窗执行器
座椅位置调整执行器
汽车电机控制原型设计
FRDM汽车开发平台应用

规范

板卡选项
- FRDM-A-S32M276-C064适用于带内部CAN PHY和外部LIN PHY的三相PMSM或BLDC电机
- FRDM-A-S32M276-L064适用于带内部LIN PHY和外部CAN PHY的三相PMSM或BLDC电机
支持的设备
- S32M2 12V电机控制集成解决方案
- TJA1462 CAN信号增强能力收发器，带待机模式
- TJA1027 LIN 2.2A/SAE J2602收发器
- Kinetis^® K26-180MHz MCU，具有双高速和全速USB以及2MB闪存

软件兼容性
- 用于正弦型PMSM电动机的弱磁场矢量控制

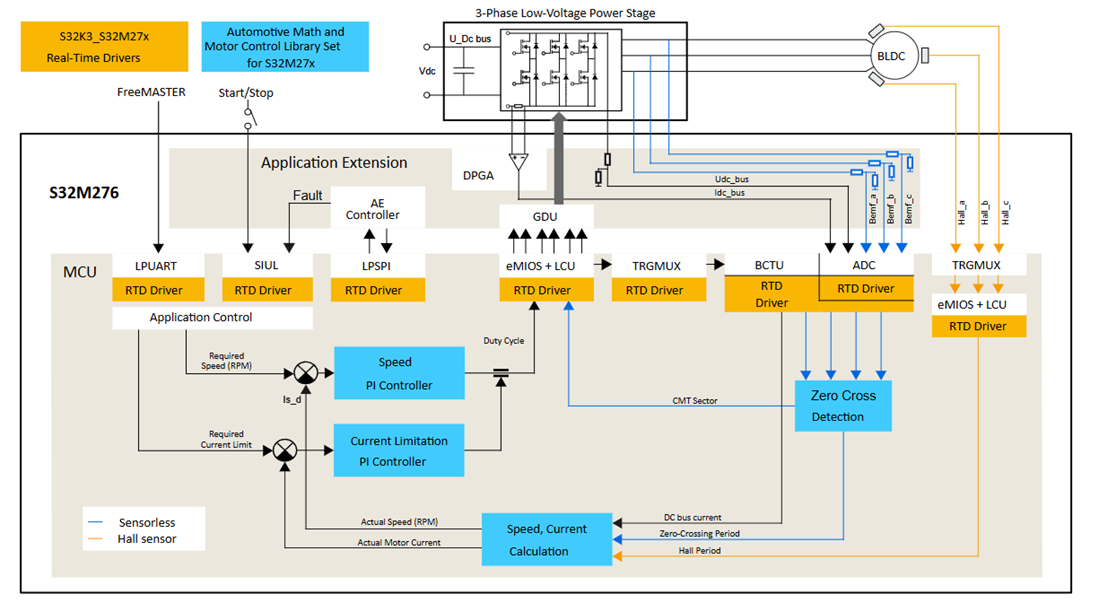

- 梯形BLDC电机类型的6步换向
- ANSI C示例和基于模型的设计，用于非AUTOSAR^®应用
- 汽车数学和电机控制库控制算法模块
- 适用于S32平台IDE的S32设计工作室
- S32M27x实时驱动器程序包
- 自由大师和电机控制应用调优工具，用于调优和变量跟踪
