TE Connectivity Sliver内部电缆互连解决方案
TE Connectivity Sliver内部电缆互连解决方案是一套灵活解决方案，设计用于在电路板上实现高达25Gbps的内部I/O连接。TE Sliver连接器适用于诸多应用、数据速率和协议（PCI Express、SAS和以太网）。Sliver连接器的触点间距为0.6mm，采用超薄设计，让设计人员能够将其更牢靠地插入到接线盒中。该系列连接器在连接器笼上采用极为坚固耐用的金属外壳。外壳上的主动闭锁可提高连接安全性。利用TE高速电缆，这款连接器的速度最高可达25Gbps。
Sliver内部I/O插头套件提供50引脚、74引脚和124引脚型号，保持力为35N（最小值）。这些型号均采用聚碳酸酯外壳和不锈钢主动闭锁机制。50引脚插头套件具有29N（最大值）插接力，设计用于适应33AWG电缆。74引脚插头套件具有38N（最大值）插接力，设计用于适应33AWG电缆。124引脚插头套件具有57N（最大值）插接力，设计用于适应30AWG和33AWG电缆。
特性
- 0.6mm间距SMT连接器设计，采用坚固耐用的金属外壳
- 12G和25G高速、低损耗33AWG电缆
- 垂直和直角结构，带主动闭锁
- 支持85Ω和100Ω阻抗应用
- 引脚配置极为灵活，可实现差分信号对和低速单端边带的混合
- 灵活的安装和插接布局：
- 电缆互连
- 卡边缘互连
- 插接
- 垂直到直角
- 垂直到直式
- 直角到直角
- 直角到直式插座到插头
- 以x4 TX/RX通道增量扩展：
- x4 (26引脚)
- x8 (50引脚)
- x12 (74引脚)
- x16 (100引脚)
- x20 (124引脚)
- x24 (148引脚)
- 支持当前和未来的带宽需求，无需重新认证和重新设计
应用
- 数据中心和网络设备：
- 服务器
- 交换机
- 路由器
- 高性能计算 (HPC)
- 存储设备
- 无线基站和无线电
- 支持以太网、PCIe、SAS、SATA、InfiniBand和其他定制协议
- 内部电缆解决方案选项
- 芯片对芯片
- 芯片对I/O
- 芯片对背板
- 板对板
- PCB卡边缘 (BTB) 解决方案

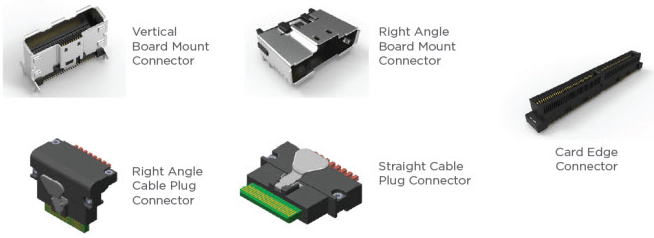

TE Sliver互连解决方案
Sliver内部I/O插头套件分解图
应用设计灵活性
