Altera Agilex® 5 fpga E系列065B模块化DEV套件

Altera Agilex® 5 FPGA E系列065B模块化开发套件提供全面的原型设计和参考平台设计环境，包括硬件和软件组件。该套件采用Intel Agilex® 5 FPGA和SOC，这是一款采用Intel® 7技术制造的中端FPGA。065B模块化开发套件针对高性能和低功耗进行了优化，在电源效率和性能之间实现了完美平衡。该套件由模块化主板和载卡组成。

该初级模块化板具有自己的一系列独特特性和连接器，可实现独立功能。这款功能丰富的载卡扩展了其功能，因此适用于各种嵌入式设计和边缘应用。这些应用包括视频和视觉处理、工厂自动化、医疗保健成像系统等。

特性

  • A5ED065BB32AE6SR0 fpga、四通道硬核处理器系统 (HPS)、XCVR、656 KLE、B32A (32mmx32mm) 封装、6x10GbE和PCI Express 4.0
  • DDR4、HPS DDR4内存高达2667Mbps（元件焊接）
  • 2Gb CFG QSPI闪存
  • PCIe外形尺寸
  • 交流适配器电源和USB电缆
  • 获得Intel Quartus® Prime专业版支持
  • 接口
    • FMC+连接器，支持HVIO和IO96B的（8 TX/RX）
    • MIPI、HDMI 2.1、DP2.0、SMA x2（用于TSN和SFP (10/25G) x1）
    • USB 2/3.1 x2和RJ（2.5 G）
    • HPS 1048（1GbE）
    • 通过FMC+连接器支持PCIe 4.0 x4
    • PCIe 4.0 x4边缘连接器

应用

  • 嵌入式设计
  • 边缘应用
  • 视频和视觉处理
  • 工厂自动化
  • 医疗保健成像系统

套件内容

  • 模块化板
    • 模块电源
    • SD卡
    • USB Type-C™
    • RJ45
    • USB UART
    • SDM JTAG
    • HPS JTAG
  • 载板
    • 视频接口，包括HDMI、DP、MIPI和SDI
    • 通过10/25GE和TSN组网
    • FMC
    • PCIe EF – PCIe CEM ¾ FF和双插槽
    • PTP – IEEE1588电路
    • 调试 - SDM
    • 特定应用载波
    • 载板可重复使用，超出Intel Agilex 5 fpga E系列

概述

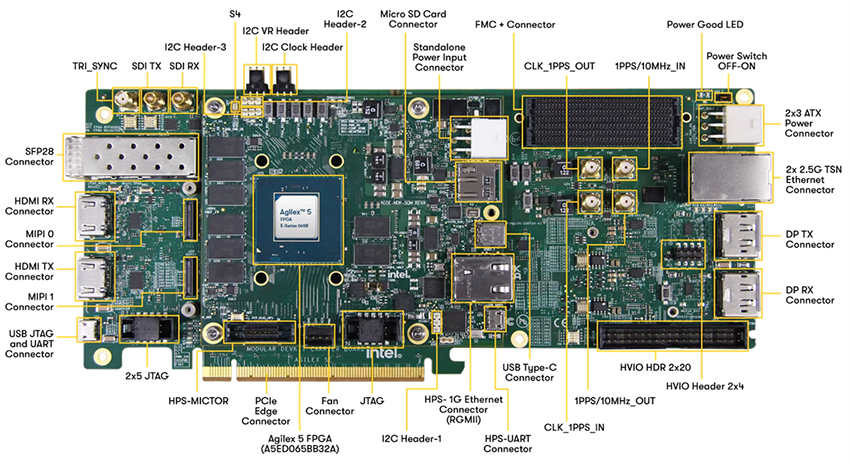

位置电路 - Altera Agilex® 5 fpga E系列065B模块化DEV套件

框图

框图 - Altera Agilex® 5 fpga E系列065B模块化DEV套件

视频

资源

设计软件

Altera Quartus® II 设计软件

多平台设计 环境，可轻松满足您在 FPGA和CPLD 各设计阶段的所有特定需求。

Learn More关于Altera Quartus® II 设计软件 View Products与Altera Quartus® II 设计软件相关

相关FPGA

Altera Agilex™ 5 FPGA和SoC

中档FPGA针对高性能、低功耗和小型封装进行了优化。

Learn More关于Altera Agilex™ 5 FPGA和SoC View Products与Altera Agilex™ 5 FPGA和SoC相关
发布日期: 2024-03-18 | 更新日期: 2025-06-20
