Analog Devices Inc. AD9081 MxFE®四通道模数转换器
Analog Devices Inc. AD9081 MxFE®四通道ADC是高度集成的器件，具有四个16位、12GSPS最大采样速率和射频数模转换器 (DAC) 内核和四个12位、4GSPS速率、射频模数转换器 (ADC) 内核。
ADI AD9081 MxFE四通道模数转换器设计用于需要宽带模数转换器和数模转换器来处理具有宽瞬时带宽的信号的应用。AD9081具有8个发射通道和8个接收通道，支持24.75Gbps/通道JESD204C标准或15.5Gbps/通道JESD204B标准。该器件还具有片上时钟倍频器和数字信号处理 (DSP) 功能，适合用于宽带或多频带直接连接射频应用。
AD9081有两种型号可选。4D4AC型号支持全瞬时通道带宽。相比之下，4D4AB型号通过自动配置DSP来限制启动时的瞬时带宽，从而支持每通道600MHz最大快速带宽。
特性
- 灵活的、可重新配置的公共平台设计
- 4个DAC和4个ADC (4D4A)
- 支持单、双和四频段
- 数据路径和DSP块完全可旁路
- DAC至ADC采样率比：1、2、3和4
- 片上PLL，具有多芯片同步功能
- 外部RFCLK输入选项，用于片外PLL
- 最大DAC采样率高达12GSPS
- 使用JESD204C时，最大数据速率高达12GSPS
- 可用模拟带宽高达8GHz
- 最大ADC采样率高达4GSPS
- 使用JESD204C时，最大数据速率高达4GSPS
- 7.5GHz模拟输入满功率带宽 (−3dB)
- ADC交流性能（4GSPS时）
- 满量程输入电压：1.4V p-p
- 噪声密度：-151.5dBFS/Hz
- HD2：-68dBFS（2.7GHz时）（-1dBFS时音调）
- HD3：-75dBFS（2.7GHz时）（-1dBFS时音调）
- 其他最差（不包括HD2和HD3）：-82dBFS（2.7GHz时）
- DAC交流性能（12GSPS时）
- 满量程输出电流范围：7mA至40mA
- 2音调IMD3（每个音调-7dBFS）：-78.9dBc
- 噪声频谱密度(NSD)（3.7GHz时单音调）：-155.1dBc/Hz
- 无杂散动态范围 (SFDR)（3.7GHz时单音调）：-70dBc
- SERDES JESD204B/JESD204C接口，16个高达24.75Gbps通道
- 8通道JESD204B/C Tx (JTx) 和8通道JESD204B/C Rx (JRx)
- 支持真实或复杂的数字数据（8位、12位、16位或24位）
- 多种数字特性
- 可选插值和抽取滤波器
- 可配置或可旁路DDC和DUC
- 8个细复杂DUC和4个粗复杂DUC
- 8个细复杂DDC和4个粗复杂DDC
- 每个DUC或DDC48位NCO
- 可编程192抽头PFIR滤波器，用于接收均衡
- 支持通过GPIO加载4种不同配置文件设置
- 每条数据通道的可编程延迟
- 接收AGC支持
- 具有低延迟的快速检测，可实现快速AGC控制
- 信号监视器，用于慢速AGC控制
- 专用AGC支持引脚
- 发射DPD支持
- 细DUC通道增益控制和延迟调整
- 粗DDC延迟调整，用于DPD观察路径
- 辅助特性
- 快速跳频
- 直接数字合成 (DDS)
- 低延迟数字环回模式（Rx数据路径数据可路由至Tx数据路径）
- 具有可选分频比的ADC时钟驱动器
- 功率放大器下行保护电路
- 芯上温度监控单元
- 灵活的GPIO引脚
- TDD节能选项和共享ADC
- 15mm x 15mm、324焊球BGA，间距位0.8mm
应用
- 无线通信基础设施
- 微波点对点、E波段和5G毫米波
- 宽带通信系统
- DOCSIS 3.1和4.0 CMTS
- 相控阵雷达和电子对抗
- 电子测试与测量系统

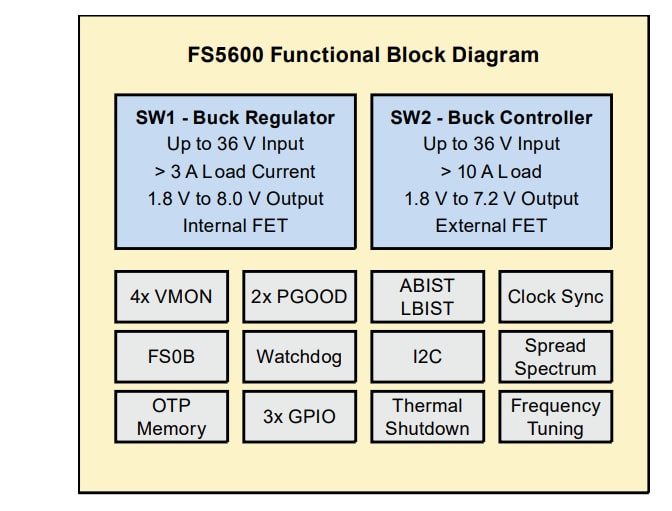

功能框图
发布日期: 2021-03-08
| 更新日期: 2022-03-11
