由于氮化镓的阈值电压低且开关瞬态速度快,某些应用需要负栅极驱动器电压才能实现快速关断并防止交叉导通。这很容易实现,只需在驱动器和开关之间使用标准RC接口,只需几个外部SMD电阻器和电容器就能适应各种功率拓扑。
这款基于英飞凌SOI技术的集成驱动器,具有出色的坚固性和抗噪性能,同时在负栅极电压下保持逻辑操作。浮动通道支持通过集成自举配置驱动高侧GaN芯片。
特性
- 两个呈半桥配置的140mΩ、270mΩ或500mΩ GaN开关并集成了高侧和低侧栅极驱动器
- 驱动电流:+0.29A(拉),-0.7A(灌)
- 可按应用配置的导通和关断速度
- 集成超快速低电阻自举二极管
- 输入到输出传播 快,典型值仅98ns,且通道间失配极小
- PWM输入信号
- 单相或多相双电平逆变器功率拓扑
- 标准逻辑输入电平与数字控制器兼容
- 单栅极驱动器电源电压12V(典型值)具有快速UVLO恢复能力
- 低侧开放的源极用于通过外部分流电阻器进行电流检测
- 热增强型6 mm x 8 mm TFLGA-27封装
- 完全符合JEDEC工业应用标准
- 无卤素及符合 符合RoHS标准
应用
- 低功耗电机驱动器
- 低功耗开关模式电源 (SMPS)
规范
- 低侧工作输出电压范围:10V至20V
- 高侧浮动井工作电源电压范围:10V至20V
- 最大连续栅极电流:2.6mA至7.7mA
- 输出引脚DH、SW和SL之间最小电压:600V
- 750V漏-源脉冲电压(最大漏-源脉冲电压)
- +25°C条件下最大连续漏极电流范围:3.0A至6.0A
- +25°C条件下最大脉冲漏极电流范围:6.7A至23A
- 热阻
- 结至外壳:7.7°C/W(典型值)
- 结至环境:52°C/W(每个GaN器件4层)
- 最大结温范围:-40°C至+150°C
- 最大焊接温度:+260°C
- ESD等级
- 1C人体模型 (HBM)
- C3带电设备模型 (CDM)

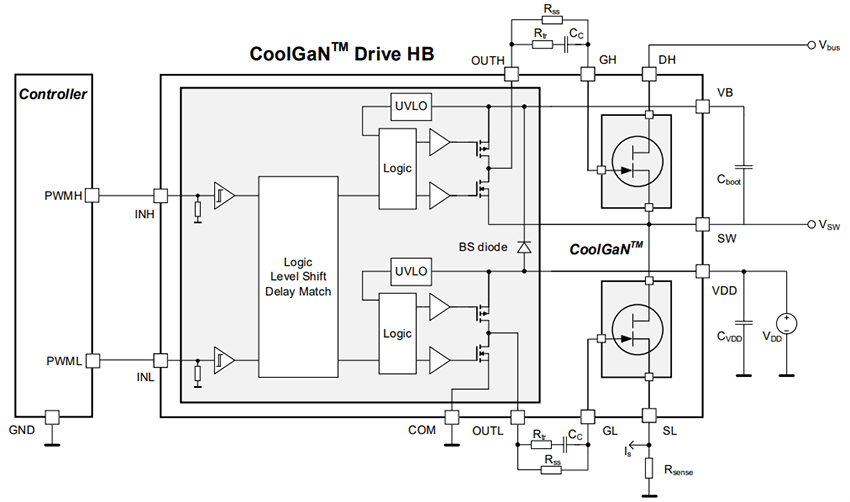

典型配置电路
动力级框图
