Infineon Technologies EVAL_AUDAMP24 评估板

英飞凌EVAL_AUDAMP24评估板是一款双通道225W/通道 (±43V时4Ω )或250W/通道（±63V时8Ω）半桥D类音频功率放大器，用于Hi-Fi音频系统。EVAL_AUDAMP24板演示使用CoolGaN™ 氮化镓晶体管和IRS20957S控制器IC，实施保护电路并设计最佳PCB布局。这种最佳布局实现IGT40R070D1 E8220、400 V CoolGaN e-mode HEMT。

双通道设计可针对功率和通道数量进行扩展。该参考设计简单易用，包含所有所需的内务电源。

特性

输出功率
- 225 W x 2通道（1% THD+N，4 Ω (±43 V)）
- 250 W x 2通道（1% THD+N，8 Ω (±63 V)）
多种保护特性
- 过流保护(OCP)、高侧和低侧CoolGaN晶体管
- 过压保护 (OVP)
- 欠压保护(UVP)、高侧和低侧CoolGaN晶体管
- 过热保护 (OTP)

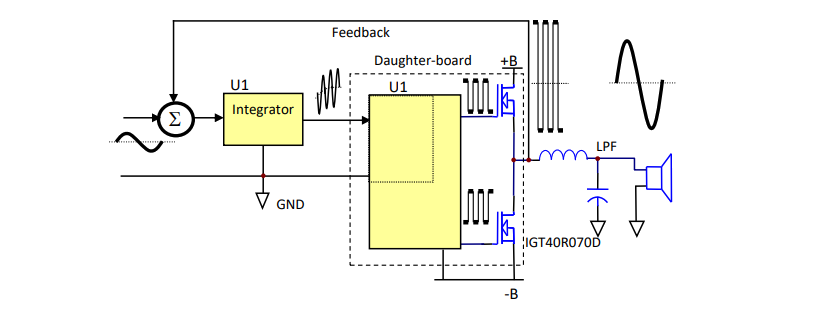

PWM调制器，自振荡半桥拓扑，具有可选时钟同步功能
