Infineon Technologies EVAL-M1-101TF模块化应用设计套件
英飞凌科技EVAL-M1-101TF模块化应用设计套件 (MADK) 由IMC101T-F048 iMOTION™电机控制IC提供支持，该IC具有先进的电机控制引擎 (MCE)，无需任何编码即可实现最先进的无传感器磁场定向控制 (FOC)。iMOTION™ IMC100高性能电机控制IC将硬件和算法集成在一起，用于永磁同步电机 (PMSM)。
该控制板与带M1连接器的匹配iMOTION MADK电源板结合，形成各种三相逆变器产品组合，在额定功率和工作电压方面均可扩展。
在设置和运行电机控制系统之前，用户需要从iMOTION工具和软件网页下载以下文件：
- IMC101F-T048 MCE软件包，包含最新的MCE固件镜像、相应的默认配置文件和发行说明
- 系统配置、控制、调谐以及监控操作需要使用MCEWizard和MCEDesigner PC工具
特性
- 经过现场验证的高级运动控制引擎 (MCE)
- 单分流或腿部分流无传感器FOC控制
- 电隔离板载-调试接口
- 集成保护特性
- 集成脚本引擎，类似于小型虚拟机
应用
- 电机控制和驱动器
- 住宅空调 - 电机- 系统控制和监控
相关产品
Infineon Technologies iMOTION IMC100高性能电机控制IC
将硬件和算法集成在一起，用于永磁同步电机 (PMSM)。
相关开发工具
Infineon Technologies EVAL-M1-05F310R iMOTION™ MADK评估板
基于IRSM005-310MH CIPOS™ Nano电源模块的iMOTION™ MADK功率级评估板。

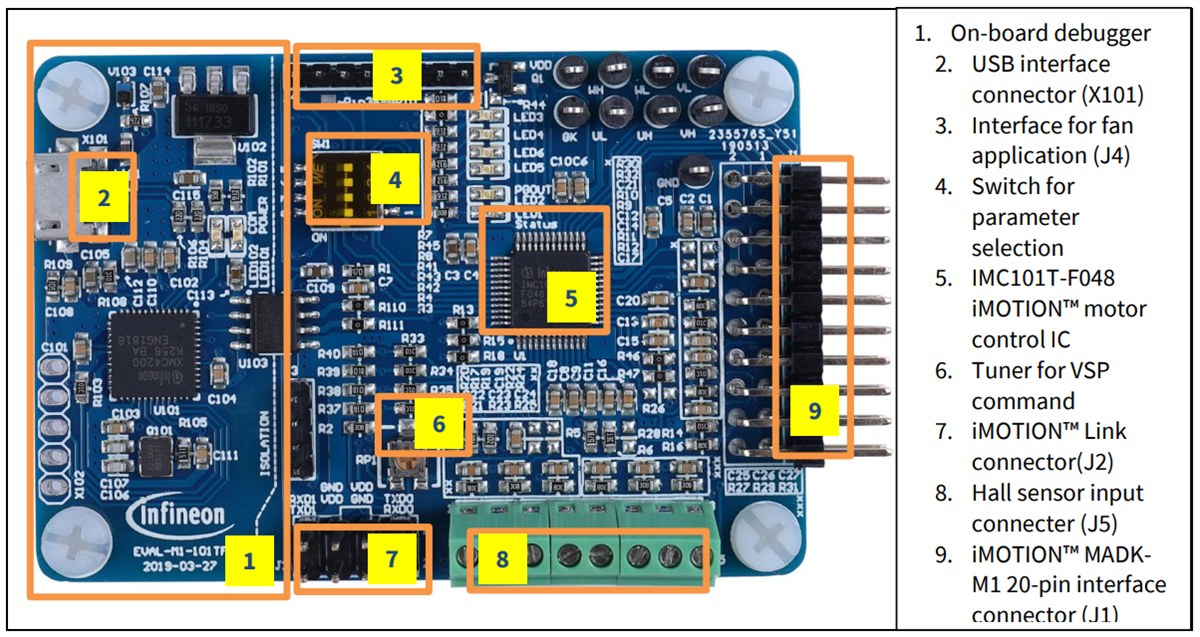

功能概述

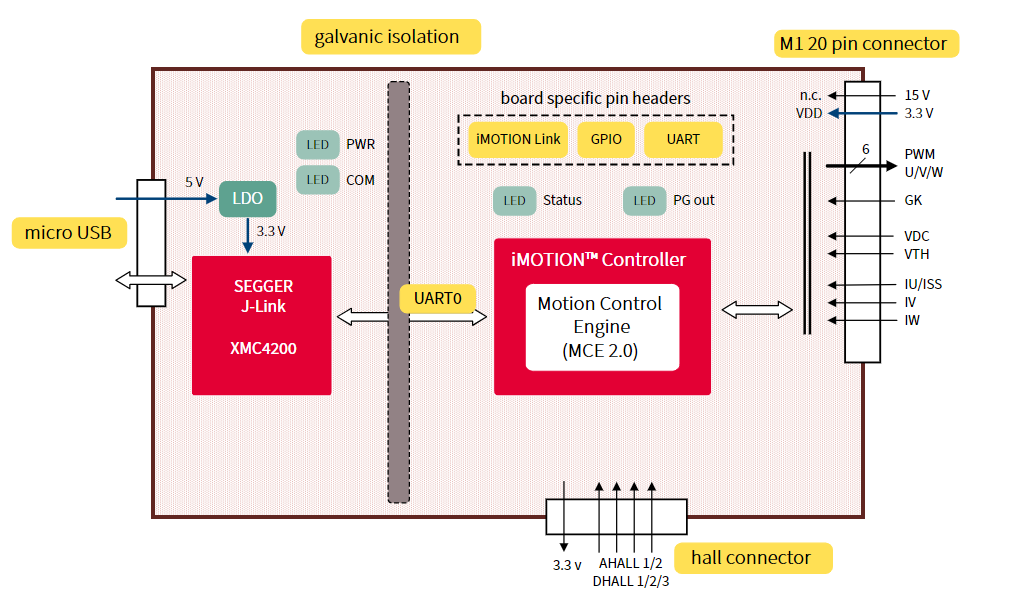

框图
发布日期: 2021-06-23
| 更新日期: 2022-03-11
