Infineon Technologies EVAL_PS_DP_MAIN通用评估平台

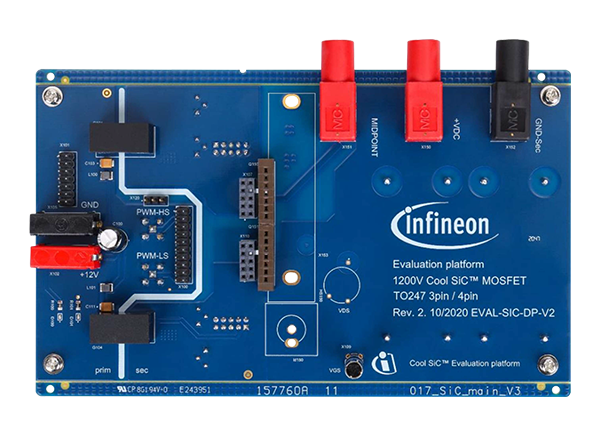

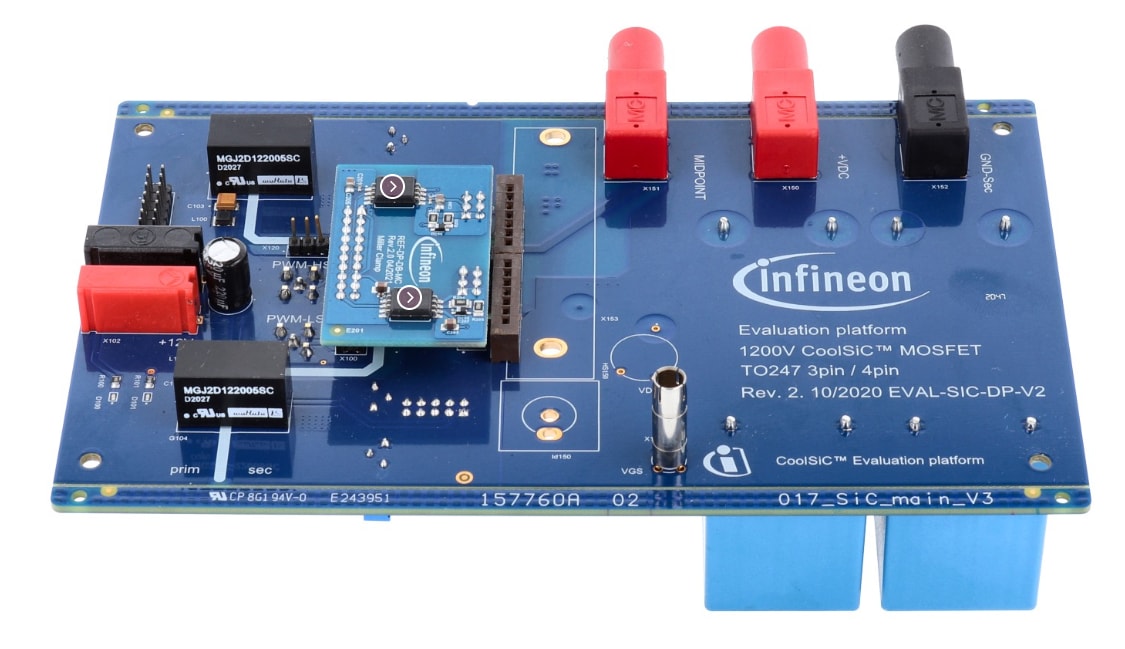

Infineon Technologies EVAL_PS_DP_MAIN通用评估平台设计用于演示采用TO247 3引脚和4引脚封装的EiceDRIVER™栅极驱动器IC。EVAL_PS_DP_MAIN主板设计分为该主板和目前两个驱动器卡，方便未来进行扩展。
第一个驱动卡 (REF_PS_SIC_DP1) 包含EiceDRIVER™ 1EDC Compact1EDC20I12MH，集成有源米勒钳位，可防止寄生导通。第二个驱动卡 (REF_PS_SIC_DP2) 包含EiceDRIVER™ 1EDC Compact 1EDC60H12AH，支持双极供电，其中VCC2为+15V，GND2为负电压。EVAL_PS_DP_MAIN主板的最大电压为800V，最大脉冲电流为 130A。
特性
- VCC2栅极驱动电压电源：-5V至+20V
- VCC1电源：固定在+5V
- 通过SMA-BNC连接器进行栅极连接
- 通过可选的同轴分流器进行电流测量
- 优化的换向环路
- 外部负载电感器连接
- 散热片设计允许在各种温度下进行测试
相关评估板
Infineon Technologies CoolSiC™ MOSFET 1200V评估平台
演示45mΩ CoolSiC™ 1200V SiC沟槽式MOSFET和EiceDriver™栅极驱动器IC。
Infineon Technologies REF-1EDC60H12AHDPV2双极电源功能板
双极电源功能板是通用评估平台的第二个驱动卡。
Infineon Technologies REF-1EDC20I12MHDPV2米勒钳位功能板
通用评估平台的第一个驱动卡，采用1EDC60H12AH EiceDRIVER™ IC。
相关产品
Infineon Technologies 单通道EiceDRIVER™ MOSFET栅极驱动器IC
连接控制IC以及功能强大的MOSFET和GaN开关器件的关键所在。

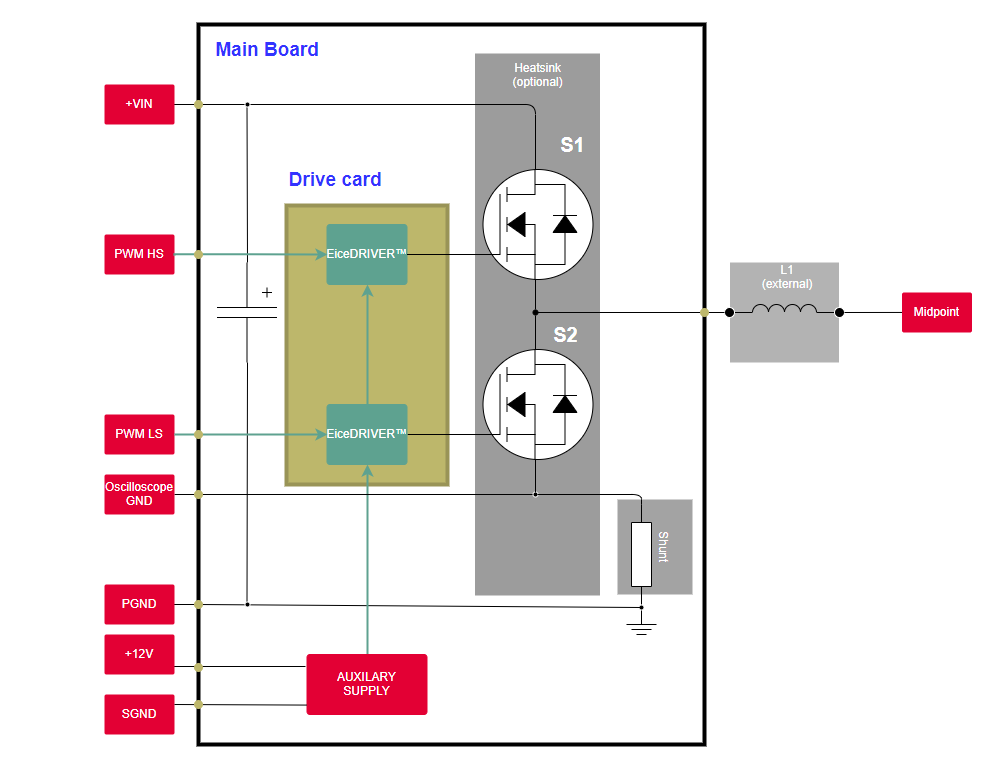

框图
