Microchip Technology MCP1781评估板 (EV78D55A)

Microchip Technology MCP1781评估板 (EV78D55A) 设计目的是展示MCP1781设备在宽输入电压范围和负载电流范围内的性能。该评估板具有3.3V和5V MCP1781输出电压选项，并可访问输入和输出引脚、SHDN引脚、PWG引脚和接地引脚。当输入电压至少为2.75V，且SHDN引脚电压超过1.13V时，MCP1781设备会启动。通过将SHDN电压降至0.79V以下，该设备可关断。

用户可通过更换现有电容器来尝试不同类型的电容器及其值。Microchip Technology MCP1781评估板 (EV78D55A) 有两种MCP1781封装类型，允许对每种类型的耗散功率进行测试。

特性

  • 输出电流能力：200mA（典型值）
  • 通过AEC-Q100汽车级认证（等级0，具有PPAP功能）
  • 宽输入电压范围为4.3V至55V，欠压锁定输出 (UVLO) 为2.75V（典型值）
  • 扩展工作温度范围：-40 °C至+150 °C
  • 标准输出稳压 (VR) 为3.3V和5.0V，温度容差为±2.0%
  • 可调输出电压范围：1.3 V至5 V
  • LDO输出端开漏电源良好引脚
  • 低静态供电电流：34µA（典型值）
  • 低关断静态供电电流：3.5µA（典型值）
  • 短路电流折返保护
  • +164°C的热关断保护
  • 与3.3 µF陶瓷输出电容器稳定配合

应用

  • 汽车电子设备
    • 车身控制模块
    • 仪表盘
    • 信息娱乐系统
    • 始终开启的电池应用（门模块、遥控钥匙进入和防盗系统）
  • 电动工具、电动移动出行用高压电池组，电池组可达10S

套件内容

  • MCP1781评估板 (EV78D55A) PCB
  • 重要信息表

其他资源

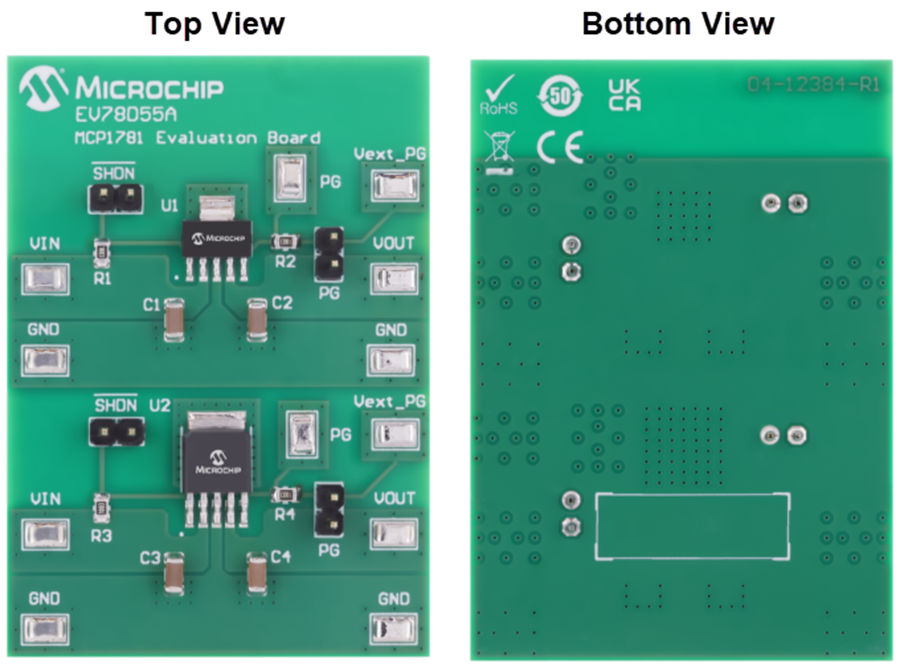

板布局

机械图纸 - Microchip Technology MCP1781评估板 (EV78D55A)

相关LDO稳压器

Microchip Technology MCP1781高压LDO稳压器

此系列设备适用于12V至48V的电源轨和高压电池组。
