Molex 移动设备用压缩连接器是双排、表面安装、无卤素连接器，带有线性或交错式触点。这些微型、有良好机械适应性的压缩连接器提供了出色的电气接触性能，可在超轻薄移动设备中可靠工作。78864 系列连接器具有 30mΩ 的低电平接触电阻。这确保了连接器在极低电流水平的工作性能。78864 系列还具有 1.20mm 的低工作高度，可为超薄型应用大幅节约垂直空间。78864 系列凹陷的插配接触面有助于保持较高接触压力，从而提高电气可靠性。78864 和 78732 系列的高端子保持力可保护端子焊点，防止插配过程中受到压应力。这些压缩连接器还具有 30G (78732) 或 50G (78864)的高抗冲击性，在受冲击情况下确保不间断的电气连接。


特点
  • 30mΩ(78864) 的低电平接触电阻(LLCR)
    • 确保了连接器在极低电流水平的工作性能
  • 1.20mm (78864)的低工作高度
    • 为超薄型应用大幅节约垂直空间
  • 凹陷的插配接触面(78864)
    • 保持较高接触压力，从而提高电气可靠性
  • 高端子保持力（78864 和 78732）
    • 保护端子焊点，防止插配过程中受到压应力
  • 钛铜(Ti Cu)触点(78864 和 78732)
    • 触点高机械强度在插配后保持接触压力
  • 高达 30G (78732) 或 50G (78864)的抗冲击性
    • 在受冲击情况下确保不间断的电气连接
  • 连接器占位小
    • 提供最大程度的 PCB 空间节约

应用
  • 智能手机和移动设备
  • 工业
    • 通信话筒
    • 无线电对讲机
电气规格
  • 电压（最大值）：
    • 30V (78732)
    • 10V 直流(78864)
  • 电流（最大值）：每触点 1.0A
  • 低电平接触电阻（最大值）
    • 70mΩ (78732)
    • 30mΩ (78864)
  • 介电耐压
    • 500V RMS (78732)
    • 100V 交流 (78864)
  • 绝缘电阻
    • 100MΩ (78732)
    • 1000MΩ (78864)

机械规格
  • 接触法向力：1.63mm 时 0.59N
  • 端子保持力（最小值）
    • 0.98N (78732)
    • 1N (78864)
  • 耐用性（最少）：
    • 20 次 (78732)
    • 30 次 (78864)

零件
编号 		数量
电路 		类型
触电 		工作
高度（mm） 		插接后高度
达最大压缩时（mm） 		连接器
外形尺寸[mm]
78732-4001 4 交错式 1.63 1.4 5.50x3.00
78732-6021 6 交错式 1.63 1.4 7.50x3.00
78732-8021 8 交错式 1.63 1.4 9.50x3.00
78864-0001 4 线性 1.2 1.2 3.20x5.00
78864-1001 6 线性 1.2 1.2 4.80x5.00

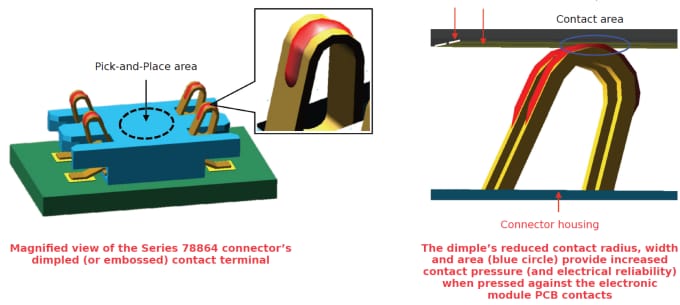

78864 电话电子模块 PCB 接触盘
78864 Phone electronic module PCB contact pads

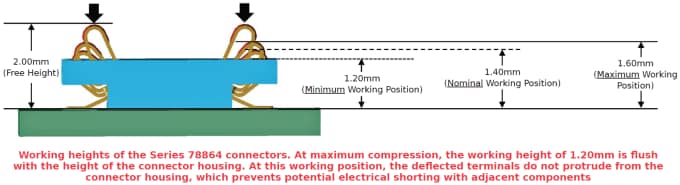

78864 相对 PCB 的压缩方向
78864 Compression direction from PCB

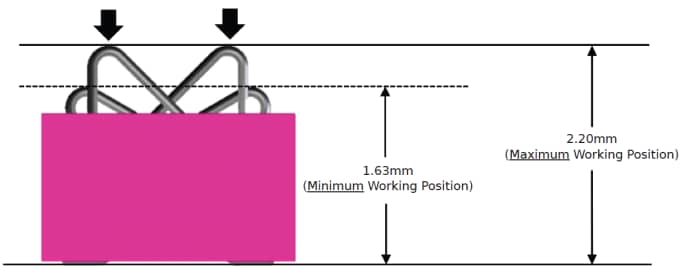

78732 来自电子模块 PCB 的压缩力
78732 Compression force from electronic module PCB
