NXP Semiconductors FRDM-MCXW23 开发板
NXP Semiconductors FRDM-MCXW23开发板是一款围绕NXP MCX W23低功耗 (LE) BLUETOOTH®微处理器 (MCU) 搭建的紧凑、可扩展且多功能的设计/评估平台。MCX W23采用32MHz Arm® Cortex®-M33内核，并集成了BLE功能，将超低功耗无线电与板载闪存相结合，为功耗敏感型应用提供更长的电池寿命。该MCU提供了一种经济高效的解决方案，其占位面积小，非常适合用于人体佩戴的传感器和致动器系统。
FRDM-MCXW23开发板可兼容Arduino® UNO R3和Mikroe Click板，可实现灵活的原型设计和扩展。为了调试，FRDM-MCXW23集成了一款基于NXP LPC55S69 MCU的机载MCU-Link OB调试探针。
该开发板非常适用于原型设计电池供电、小型化的设备，这些设备用于便携式医疗、家用电器、自动化和资产跟踪应用。它配备了板载加速计、温度传感器、数据闪存和LED，可通过集成降压DC-DC的3V纽扣电池或USB总线供电。此外，该电路板无铅，符合RoHS标准。
特性
- MCX W23 Arm Cortex-M33内核，运行频率为32MHz
- 最大1MB闪存/128kB RAM应用存储器
- 无线电子系统包括256kB闪存和88kB RAM
- Q-SPI接口与XiP
- MX25R6435F 8MB SPI闪存扩展
- 连接性
- SPI/I2C/UART连接器（mikroBUS™、Pmod™）
- 蓝牙LE无线电
- 调试
- USB Type C® MCU-Link
- MCU调试器接头
- 板载MCU-Link调试器带CMSIS-DAP
- 唤醒按钮、用户按钮、ISP按钮、RGB LED和一个重置按钮
- 传感器
- P3T1755DP 温度传感器
- FXLS8974CF 3轴加速计
- 扩展选项
- Arduino接头
- mikroBUS
- Pmod连接器
- 电源选项
- USB 总线供电
- CR2032电池供电
- 无铅，符合RoHS标准
应用
- 工业
- 访问管理
- 库存和供应链管理
- 家居控制面板
- 医疗设备
- 持续葡萄糖监测 (CGM)
- 智能吸入器
- 生命体征监视器
- 消费电子产品
- 主要家用电器
- 中小型家用电器
- 窗户覆盖
套件内容
- FRDM-MCXW23板硬件组件
- USB Type-A 2.0 Type-C数据线、1个仪表
- FRDM-MCXW23 快速入门指南

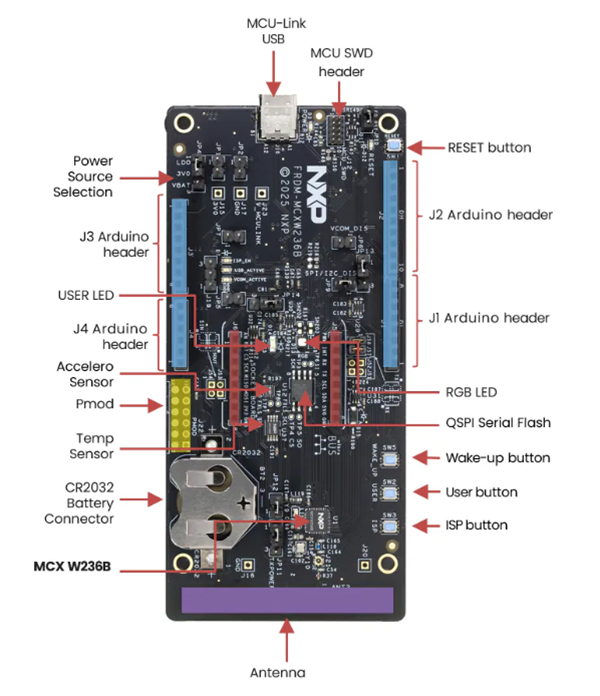

概述
框图
支持的组件
NXP Semiconductors MCX W23无线微控制器
高集成度单芯片BLE无线收发器带嵌入式微控制器 & 闪存。
NXP Semiconductors LPC55S6x Arm® Cortex®-M33微控制器
基于Arm® Cortex®-M33的微控制器，具有高集成度、安全性和低功耗。
NXP Semiconductors P3T1x数字温度传感器
采用片上带隙温度传感器和模数转换技术。
NXP Semiconductors FXLS8974CF 12位数字物联网加速度计
MEMS加速度计设计用于各种医疗和工业互联网应用。
Macronix MX25R Ultra Low Power Serial NOR Flash
Features ultra-low power consumption and a wide 1.65V to 3.6V range, enabling extended battery life.
