NXP Semiconductors KITFS4508CAEEVM评估板

NXP Semiconductors KITFS4508CAEEVM评估板是用于FS4508安全电源系统基础芯片 (SBC) 的演示和开发平台。MC33FS4508是一款多输出电源集成 电路，支持CAN灵活数据 (FD)。FS4508 SBC具有先进的功能安全措施，针对的是ASIL B或D级应用。

NXP Semiconductors KITFS4508CAEEVM评估板包括预先安装的采用LQFP48封装的FS4508，并提供了对所有器件特性的完全访问。一个Kinetis®MKL25Z MCU USB控制器可实现通过USB连接对FS4508的访问。该评估板可通过USB连接到主计算机。然后，可以使用FlexGUI图形用户界面 (GUI) 软件来练习FS4508的功能。

KITFS4508CAEEVM板包括一根CAN FD总线，连同有连接器，可轻松访问数字信号。

特性

  • FS4508安全电源系统基础芯片
  • Kinetis MKL25Z MCU，带USB 2.0 OTG控制器
  • VBAT 电源，用2.0mm电源插孔或phoenix连接器
  • VCORE 配置：1.23V、3.3V和5.0V
  • VCCA配置：
    • 3.3V或5.0V
    • 内部晶体管或外部PNP
  • VAUX 配置：3.3V或5.0V
  • 降压或升压设置
  • DFS配置
  • 点火钥匙开关
  • CAN总线
  • LIN总线（可选）
  • FS0B
  • FS1B（可选）
  • IO连接器（IO_0至IO_5）
  • 调试连接器 (SPI总线、CAN数字、LIN数字、RSTB、FS0B、INTB、调试、MUX_OUT）
  • 信号LED，提供信号和稳压器状态

FlexGUI

FlexGUI是一款图形用户界面 (GUI) 软件工具，可轻松直观地配置和控制其评估板上的模拟IC。FlexGUI可安装在任何基于Windows 7、8或10的操作系统上，它在Java 8上运行。它使用USB端口与评估板连接。

文档

板载

NXP Semiconductors Kinetis® KL2x Microcontrollers

Ultra-low-power MCU series with a rich suite of analog, communication, timing, control peripherals.

Learn More关于NXP Semiconductors Kinetis® KL2x Microcontrollers View Products与NXP Semiconductors Kinetis® KL2x Microcontrollers相关

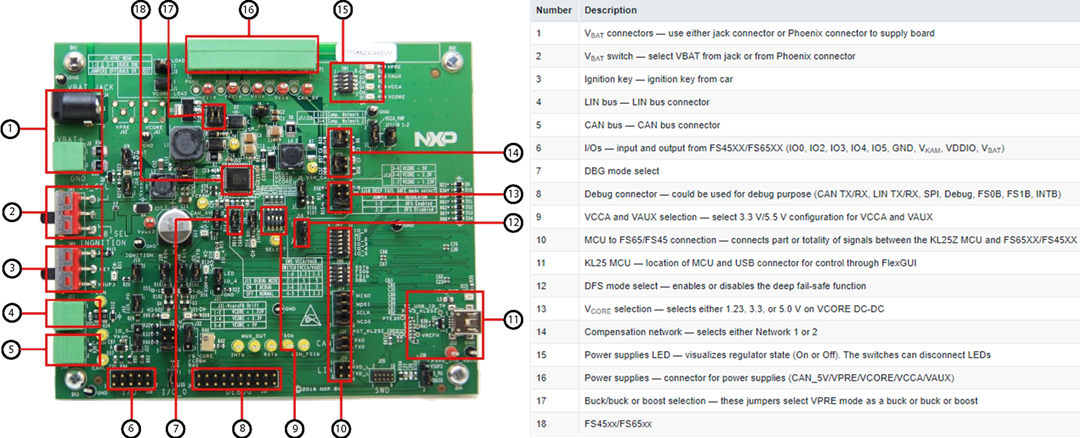

板布局

NXP Semiconductors KITFS4508CAEEVM评估板

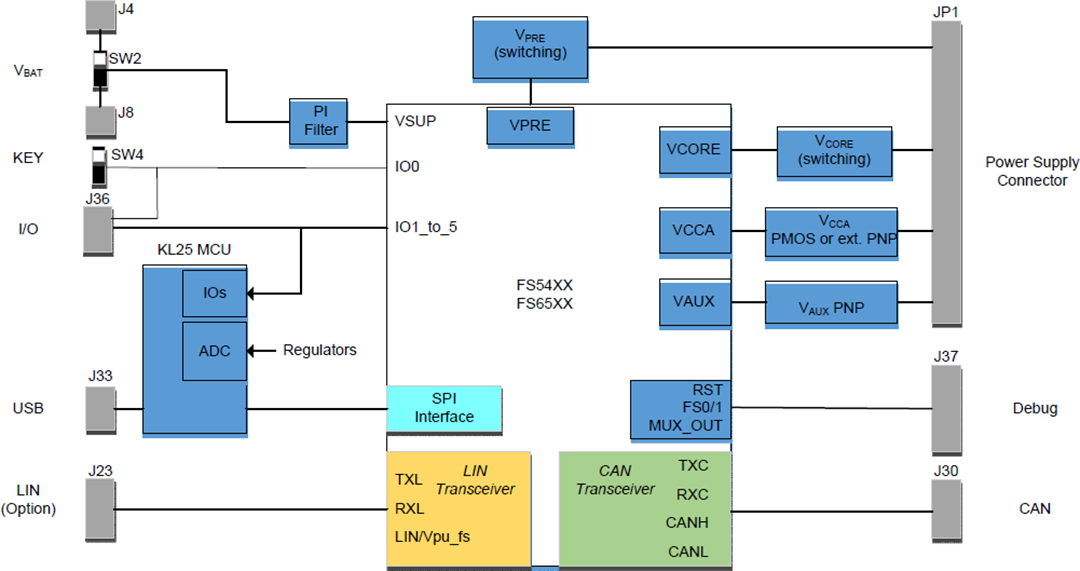

框图

框图 - NXP Semiconductors KITFS4508CAEEVM评估板

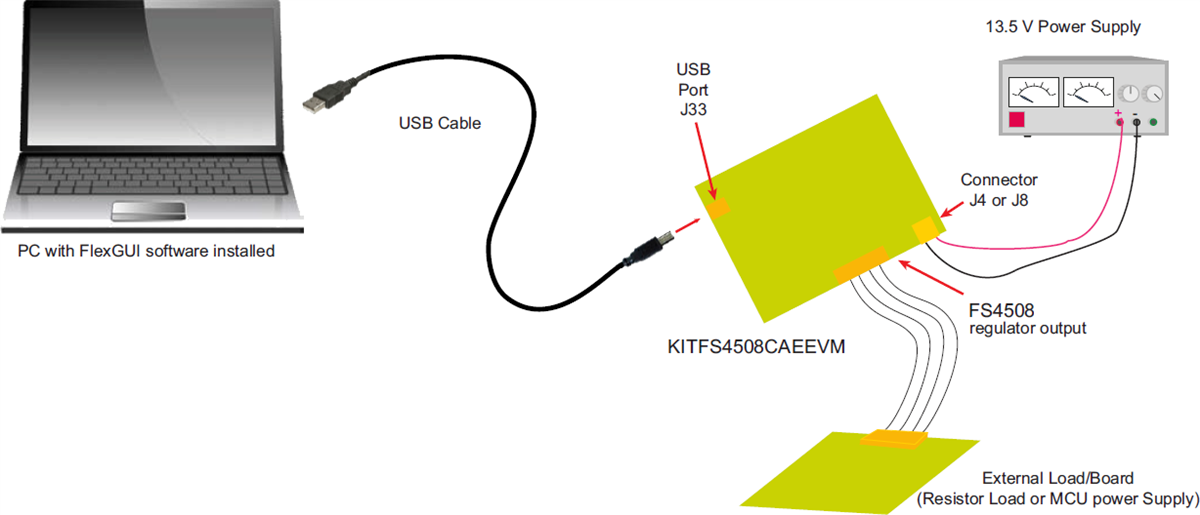

设置示例

NXP Semiconductors KITFS4508CAEEVM评估板
