onsemi NXH0xxP120M3F1碳化硅 (SiC) 模块

安森美  NXH0xxP120M3F1碳化硅 (SiC) 模块包含基于半桥拓扑的8mΩ/1200V、10mΩ/1200V、15mΩ/1200V和30mΩ/1200V M3S SiC MOSFET，以及一个采用F1封装的热敏电阻。这些模块有带预涂热界面材料 (TIM) 和不带预涂TIM的选项。 NXH0xxP120M3F1模块设计采用压配引脚，无铅、无卤，符合RoHS指令。这些电源模块用于太阳能逆变器、工业电源、电动汽车 (EV) 充电站和不间断电源 (UPS)。

特性

  • 半桥拓扑结构
  • 热敏电阻器
  • 压配引脚
  • 无铅、无卤，符合RoHS指令

应用

  • 太阳能逆变器
  • 不间断电源(UPS)
  • 工业电源
  • 电动汽车 (EV) 充电站

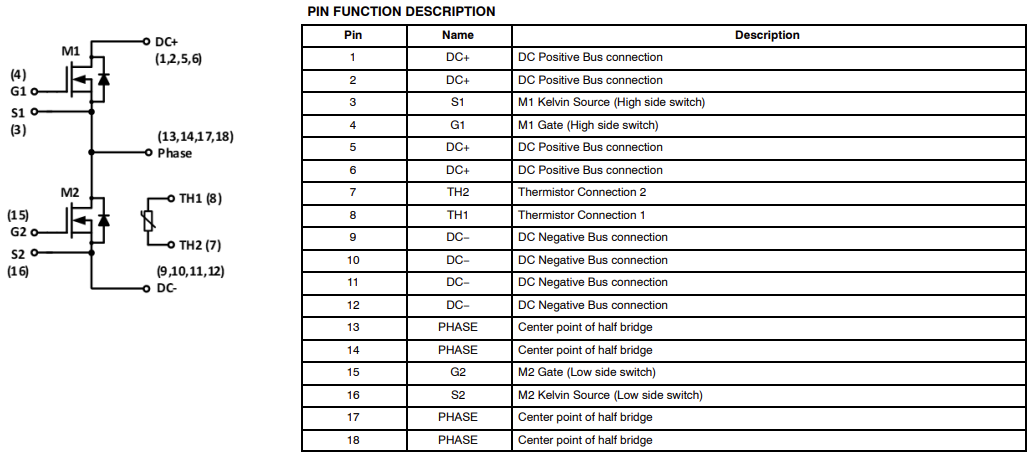

原理图

原理图 - onsemi NXH0xxP120M3F1碳化硅 (SiC) 模块

相关模块

onsemi NXH008T120M3F2PTHG碳化硅 (SIC) 模块

T型中性点钳位转换器 (TNPC) 模块，基于1200V M3S平面SiC MOSFET。

Learn More关于onsemi NXH008T120M3F2PTHG碳化硅 (SIC) 模块 View Products与onsemi NXH008T120M3F2PTHG碳化硅 (SIC) 模块相关

onsemi NXH010P120MNF1 SiC模块

在F1模块中设有10Mohm 1200 V SiC MOSFET半桥和NTC热敏电阻。

Learn More关于onsemi NXH010P120MNF1 SiC模块 View Products与onsemi NXH010P120MNF1 SiC模块相关
发布日期: 2024-07-31 | 更新日期: 2024-08-28
