Phoenix Contact FS系列0.635mm板对板SMD连接器
Phoenix Contact FS系列0.635mm板对板SMD连接器可实现夹层电路板布局，高速数据传输速率高达40Gbps。浮动系统提供高达±0.7mm的容差（X和Y方向），在Z方向提供高达0.6mm的滑接容差。这些SMD母头连接器设计用于通过E-CAD/M-CAD数据支持器件开发。FS系列0.635mm连接器具有0.5A/引脚电流额定值、500VAC 介电耐压以及50次插入次数。这些连接器用于监控、安全、HMI、暖通空调和通信应用。
特性
- 脚距：0.635mm
- ±0.7mm浮动容差（X和Y方向）
- 50次插入次数
- 0.5A/引脚电流额定值
- 介电耐压：500VAC
- Z方向上的滑接容差：0.6mm
- 位数：20、40、60和80
- 高达40Gbps的高速数据传输
- 接触电阻：70mΩ
- 设计用于支持通过E-CAD/M-CAD数据的器件开发
- 集成引导线耳容易插接，容差补偿实现无差错插接
- 浮动功能提供容差补偿和保证连接的机械应力

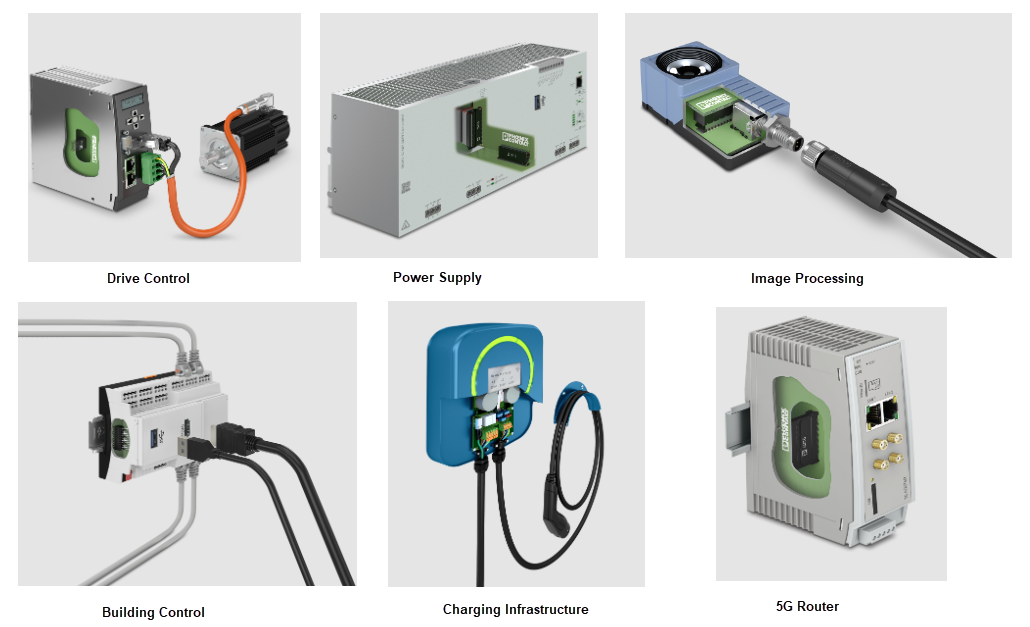

应用
- 通信
- 监控/安防
- HVAC
- 控制器/HMI
相关连接器
Phoenix Contact FS 0,635系列板对板连接器
可实现夹层PCB布局，高速数据传输速率高达20Gbps。
