ROHM Semiconductor BSS84X HZG小信号MOSFET
ROHM Semiconductor BSS84X HZG小信号MOSFET采用无引线超小型封装，具有裸露漏极焊盘，可实现出色的导热性能。BSS84X HZG小信号MOSFET具有-60V漏源电压、 ±230mA连续漏极电流以及1.0W功耗。BSS84X HZG设计用于开关电路、高侧负载开关和继电器驱动器应用。
ROHM BSS84X HZG小信号MOSFET采用DFN1010-3W封装，符合AEC-Q101标准。
特性
- 无引线超小型裸露漏极焊盘，采用出色的导热SMD塑料封装 (1.0mm x 1.0mm x 0.4mm)
- 侧面可湿性侧翼，用于自动光学焊接检测(AOI)
- 镀锡的100%可焊接侧焊盘确保最小厚度为125μm
- 符合 AEC-Q101
- -4.5V驱动
应用
- 开关电路
- 高侧负载开关
- 继电器驱动器
规范
- 漏极－源极电压：-60V
- 5.3Ω最大静态漏极源导通状态电阻
- 连续漏极电流：±230mA
- 功率耗散：1.0W

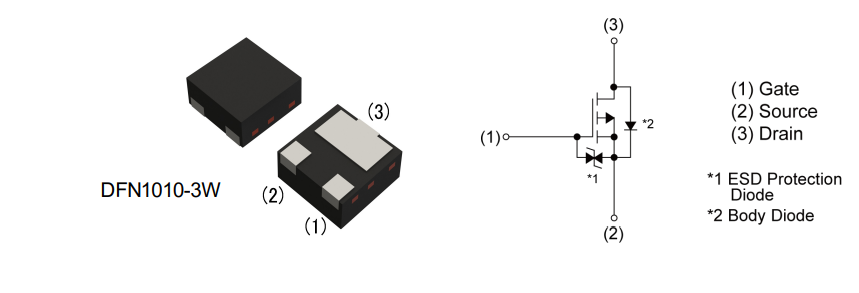

典型应用电路
