Silicon Labs Si-DBG1015A简化链接调试器
Silicon Labs Si-DBG1015A简化链接调试器可在自定义板上调试和编程32位和8位设备。J-Link调试器可通过穿过Mini Simplicity接口的USB在目标设备上编程和调试。虚拟COM端接口（VCOM）通过USB提供一个易于使用的串口连接。包跟踪接口（PTI）可产生关于无线链路中发送和接收数据包的宝贵调试信息以及可选3.3V电源，为外部目标板供电。Silicon Labs Si-DBG1015A简易链路调试板还具有12个细分盘，可用于探测来自自定义硬件的信号。
特性
- USB C型™
- 微型简化连接器
- 串行线调试接口（SWD），带SWO/Silicon Labs的2线接口（C2）
- Packet Traci接口（PTI）
- 虚拟COM端口（VCOM）
- Segger J-Link调试器
- 支持32位和8位EFM/EFR设备
- 可选目标电压源
- 可访问所有调试器信号的细分盘
- 实时调试、断点、存储器访问等功能
- 与Simplicity Studio和Simplicity Commander兼容
套件内容
- 调试适配器板（BRD1015A）
- 微型简化电缆
说明：使用USB调试适配器时，需要USB C型电缆（不包含）

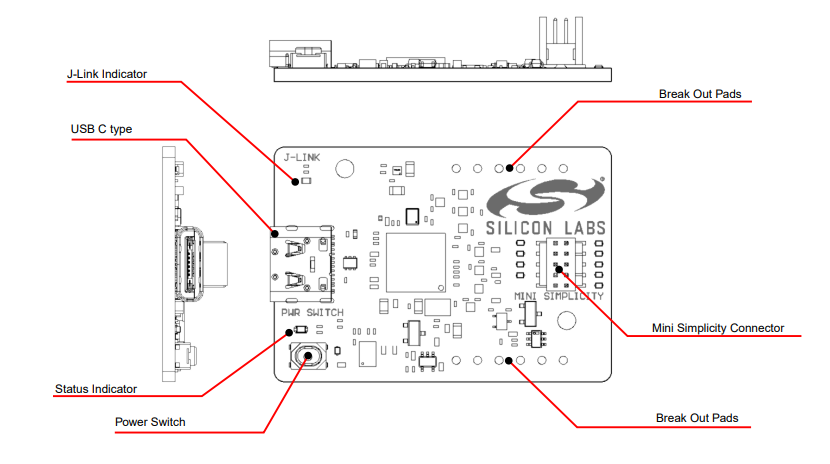

硬件布局

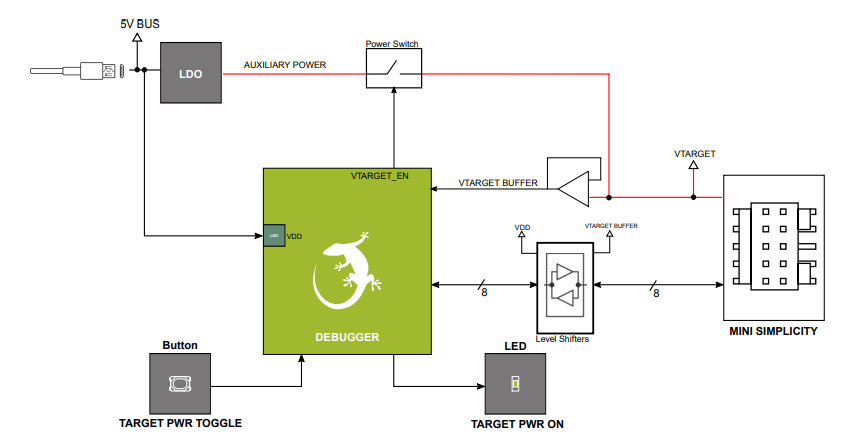

框图
