NXP Semiconductors KITPF09FRDMPGM编程板
NXP Semiconductors KITPF09FRDMPGM编程板是一款开发插座板，采用PF09 9通道电源管理集IC (PMIC)，搭载先进的系统安全监控功能。NXP KITPF09FRDMPGM集成了配置所述PMIC所需的所有硬件。该板还集成一个基于FRDM-KL25Z开发板的通信桥接器，用于与GUI进行连接，从而实现对PF09 PMIC的完全配置和控制。 此板仅用于配置PF09器件。
特性
- 用于I/O配置的排针连接器
- 可选编程电源输入
- 可通过引脚连接器访问输入和输出
- 绿色LED，用于指示PGOOD、PWRON和VIN
- 红色LED，用于指示OTP 8V烧录电压已设定
- 蓝色LED，用于指示OTP 5V电压已设定
- 通过KL25Z MCU实现高级系统监控
- 嵌入式USB转I2C协议，可通过KL25Z MCU轻松连接至软件GUI
- 高速I2C通信，速率高达3.4MHz
- 2.7 V 到 5.5 V 的工作输入电压范围
- 可选硬线默认PMIC配置和OTP操作
- 多通道模拟多路复用器，用于系统电压监控
- 高级频率管理，支持扩频
- 高级热监控与热关断保护
- 功能安全架构旨在满足ASIL D级汽车应用标准
- 功能安全架构旨在满足SIL 2级工业应用标准
- PMIC
- 多达五个开关稳压器，其中四个支持多相能力
- 三个低压差线性稳压器，支持负载开关操作
- 一个常开型稳压器，可选工作输出电压
- 可编程输出电压与电流限制
- 可编程开关频率，支持可选扩频
- 两个外部电压监控输入
- 可编程I/O接口引脚
- 系统看门狗监控
- 需要能够提供5V电压的电源
应用
- PF09 PMIC OTP编程和配置
- 车身、舒适及域控制系统
- 工业安全关键型嵌入式系统
- 高性能处理器电源树开发
- 功能安全开发与合规测试
- 工程验证与生产准备
套件内容
- 已组装并完成测试的评估板，内置预编程KL25Z微控制器，装于防静电袋中
- 3.0 ft USB-STD A转USB-B-micro电缆
- 预装于板上的跳线

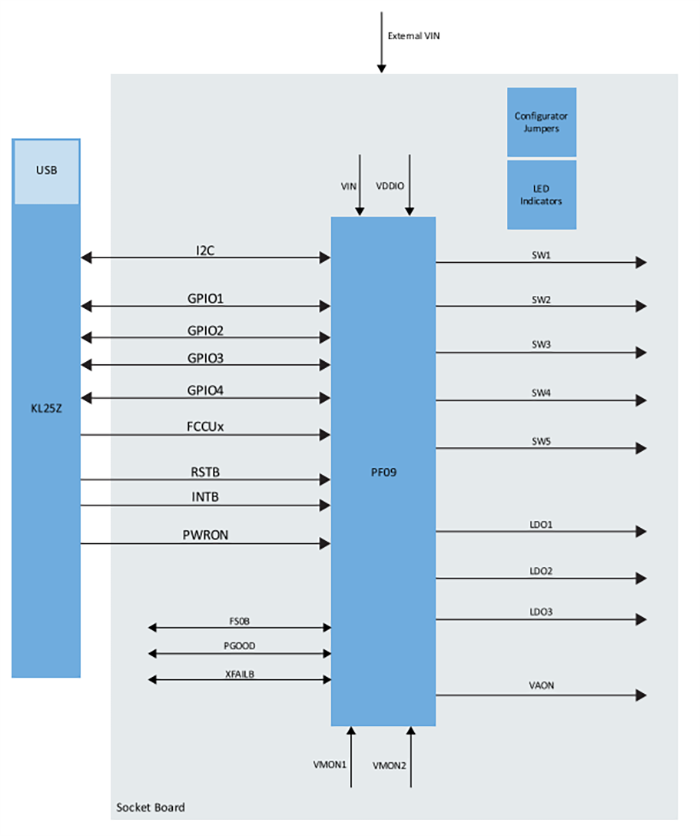

框图
车载组件
NXP Semiconductors PF09 9通道电源管理IC
针对基于高性能i.MX9x的应用而优化的电源管理集成电路（PMIC）。
NXP Semiconductors Kinetis® KL2x Microcontrollers
Ultra-low-power MCU series with a rich suite of analog, communication, timing, control peripherals.
