STMicroelectronics L99VR02J线性稳压器
STMicroelectronics L99VR02J线性稳压器可提供高达500mA的负载电流。此低压差 (LDO) 稳压器的工作电源电压范围为2.15V至28V直流电源，温度范围为-40°C至175°C。此稳压器既可采用后置稳压方式直接连接电池，也可连接至预调节电压。L99VR02J稳压器可通过SELx引脚进行配置，以生成固定、可选的输出电压（0.8V、1.2V、1.5V、1.8V、2.5V、2.8V、3.3V或5V）。
L99VR02J稳压器符合AEC-Q100标准，具有热关断和短路电流限制、欠压锁定 (UVLO) 和可编程短路输出电流功能。L99VR02J稳压器非常适合用于汽车应用，采用PowerSSO-12封装。
特性
- 允许电池和后置稳压工作模式
- 低压差电压
- 输出电压精度：±2%
- 使能输入，用于启用/禁用稳压器
- 输出电压监视，复位输出功能
- 可忽略ESR对负载电容器输出电压稳定性的影响
- 通过外部电容器进行可编程自主调度
- 欠压闭锁 (UVLO)
- 符合AEC-Q100标准
- 快速输出放电
- 热关断和短路电流限制
- 高级热警告和输出过电压诊断
- 可编程短路输出电流
规范
- 输出电流：500mA
- 输入电压范围：2.15V至28V
- 静态电流≤1μA
- 40V（最大值）电源电压（负载突降）
- -0.3V至28V DC电源电压
- -0.3V至6V DC输出电压
- 工作温度范围：-40°C至175°C
- 175°C至205°C热保护温度范围
功能框图

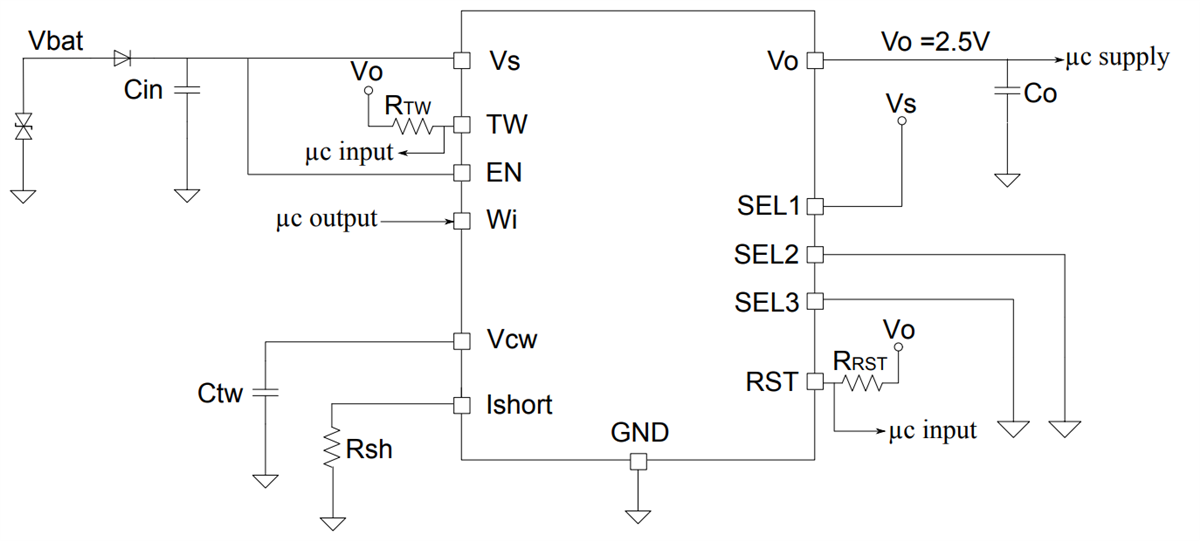

应用电路图

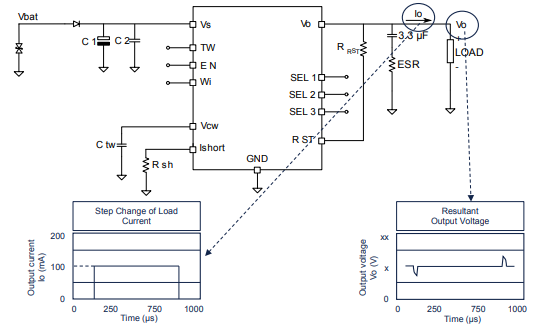

负载调节测试电路
