STMicroelectronics LED8102S LED阵列驱动器
STMicroelectronics ALED8102S LED阵列驱动器是一款单片、低电压、led驱动器，具有8个低侧通道。ALED8102S设计用于提供高达20V输出驱动能力，支持连接多个串联LED。八个稳压电流源提供5mA至100mA恒定电流来驱动LED。通过一个外部电阻器设置电流。
LED8102S具有热管理功能，可强制关断以保护器件（通常在+170°C时关断，15°C滞后重启）。热保护开关仅关闭输出通道。
工作电源电压范围为3.0V至5.5V。输出控制由四个开关输入提供，实现开/关切换操作。在所有有源输出LED上，可通过应用到输出使能引脚 (OE) 上的全局PWM信号调整亮度。输出可并联，或者不使用时不连接。
LED8102S LED驱动器采用14引脚高热效率薄型微缩小外形封装 (HTTSSOP)。
特性
- 8个恒定电流输出通道，由4个开关输入控制
- 输出电流：5mA至100mA
- 电流可通过外部电阻器编程
- 电源电压：3.0V至5.5V
- 20V电流发生器额定电压
- 热关断
- 工作结温范围：-40°C至+150°C
- ESD保护2.0kV人体模型，100V机器模型
- 封装类型：HTSSOP-16
- 封装尺寸：5.0mm x 4.4mm
应用
- 白色和RGB照明和背光
- 设备显示和人机接口
- 工业显示器和功能指示器
- 建筑照明
框图

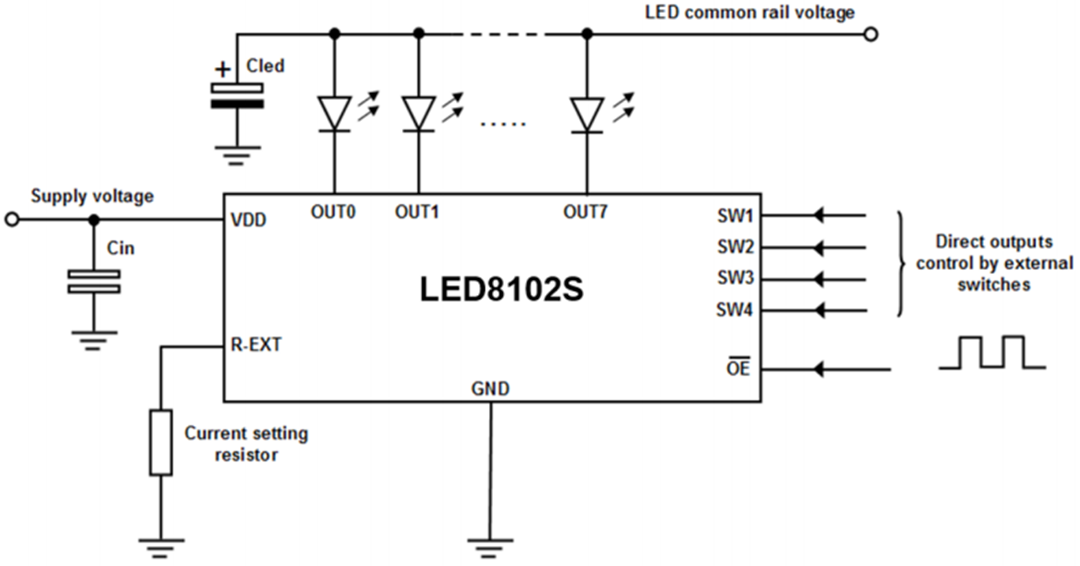

典型应用电路

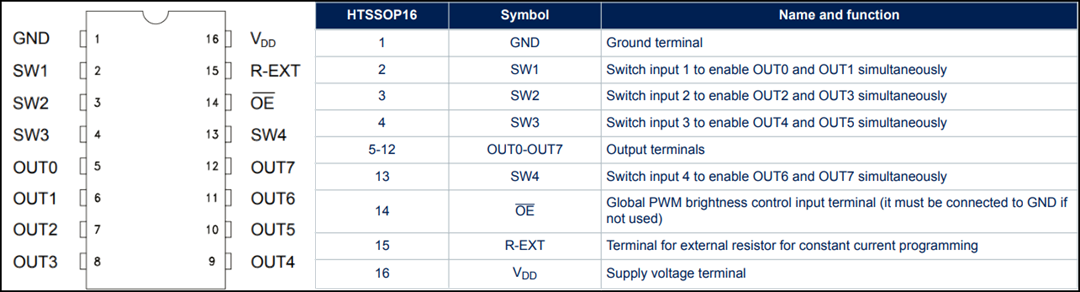

引脚分配
相关评估套件
STMicroelectronics STEVAL-LLL010V1评估套件
一个双面LED面板和一个独立的控制板，带有MCU和多个用户界面按钮。
完成您的项目
STMicroelectronics 标准产品
各种可直接替换器件，适用于通用模拟IC、分立元件和串行EEPROM。
发布日期: 2019-08-21
| 更新日期: 2024-03-13
