STMicroelectronics STEVAL-LLL010V1评估套件
STMicroelectronics STEVAL-LLL010V1评估套件由一个双面LED面板和一个独立的控制板（带有MCU和多个用户界面按钮）组成。
LED板的每一侧都有一个嵌入式LED8102S 8通道LED驱动器IC。电路板的一侧是由四个独立的白色LED组成的阵列，而另一侧则是一对RGB LED，每一边都由串联的三个RGB LED组成。控制板安装了多个开关，用于手动控制LED的亮度（白色）和颜色 (RGB)。
包含一个STM32F042微控制器，用于运行LED控制演示固件。借助固件，用户可以进一步评估LED8102S LED驱动器的功能以及开发自定义应用。整个STM STEVAL-LLL010V1评估套件均通过控制板上的USB mini连接器供电。
特性
- 双面LED板，提供白色LED或RGB LED操作供选择
- 得益于8通道LED8102S LED驱动器，可实现全LED色温控制
- 直接按钮开/关和调光控制
- STM32 MCU，带固件，包括演示LED序列
- 专用PWM信号，用于亮度和调光管理
- 通过CE认证
- 符合RoHS和中国RoHS指令
- 符合WEEE标准 (2012/19/UE RAEE II)
应用
- 人机界面
- LED照明和控制
相关产品
STMicroelectronics LED8102S LED阵列驱动器
单片、低电压、led驱动器，具有8个低侧通道和直接开关控制。
STMicroelectronics STM32F0 ARM® Cortex™-M0 32 位微控制单元
32 位性能和 STM32 系列的基本功能 & 适用于成本敏感型应用。
控制板顶视图和底视图

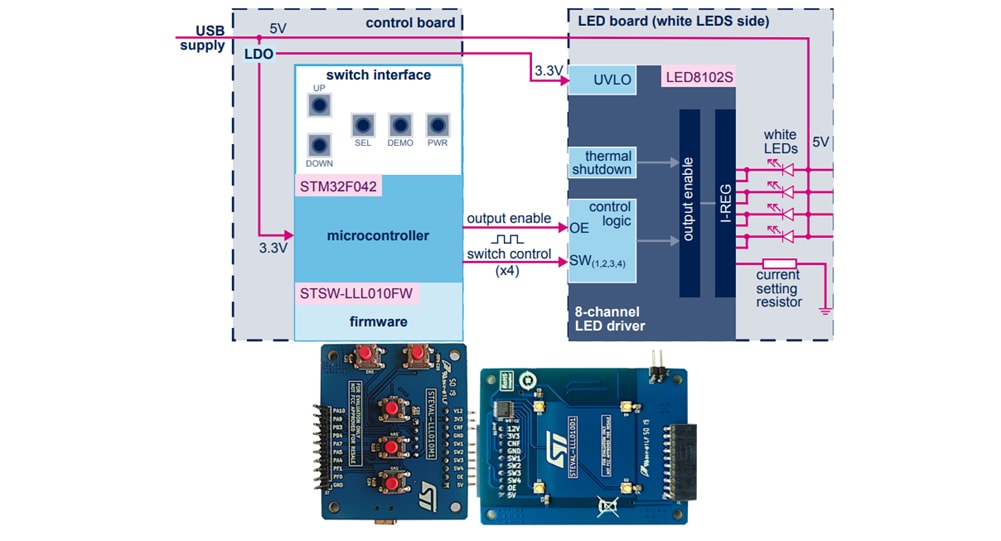

LED8102S和白色LED方案
LED8102S和RGB LED方案
