STMicroelectronics STEVAL-2STPD01评估套件
STMicroelectronics STEVAL-2STPD01评估套件包含一块设有两个Type-C™端口的扩展板，并集成了两个STPD01可编程降压转换器，用于USB供电和NUCLEO-G071RB STM32 Nucleo-64开发板。STEVAL-2STPD01套件基于STPD01可编程降压稳压器，该稳压器通过I2C接口和UCPD外设控制，该UCPD嵌入在专用固件堆栈支持的STM32G071RBT6微控制器中。这样就实现了USB Type-C和供电双端口电源适配器的功率共享功能。
STM STEVAL-2STPD01评估套件可在输入功率固定时平衡两个端口的功率，支持连接到各端口的USB PD设备发送的请求。该套件可利用STPD01转换器的特性输出多个电压等级，可根据直流输入功率输出高达120W的功率（每个端口60W）。
该扩展板旨在堆叠在NUCLEO-G071RB开发板上，利用其微控制器的能力同时管理两个UCPD外设。该板内嵌了TCPP02-M18 USB Type-C端口保护（用于供电应用）和L7983同步降压开关稳压器。
包含演示用例的STSW-2STP01软件包设计用于NUCLEO-G071RB STM32 Nucleo开发板，以充分展示STEVAL-2STPD01评估套件的USB Type-C和Power Delivery功能。
STEVAL-2STPD01符合USB Type-C 2.0和PD 3.0规范。
特性
- 两个USB Type-C和供电电源端口
- 额定输出功率高达120W（每端口60W），通过功率共享算法管理
- 每个端口多达四个输出PDO（5V@3A、9V@3A、15V@3A、20V@3A）
- 直流输入电压范围：6V至24V
- 符合USB Type-C 2.0和PD 3.0规范
- 两个STPD01 DC-DC转换器可通过I²C动态设置，适用于在USB PD应用中实现功率共享
- 两个板载TCPP02-M18保护，面向USB Type-C和PD供电应用
- OVP、UVP、OC、短路和OTP保护
- VBUS上的浪涌保护 (8/20µs) 和系统级ESD保护
- CC线路上的系统级ESD保护符合IEC 61000-4-2 level 4要求（±8kV接触放电）
- 符合RoHS指令
视频
板载
STMicroelectronics TCPP0x-Mxx USB Type-C™端口保护
支持从USB旧式连接器Type-A或Type-B迁移到USB Type-C连接器。
STMicroelectronics STM32G0 32位微控制器 (MCU)
适合用于消费、工业和家电领域的主流微控制器。
STMicroelectronics STPD01可编程同步降压转换器
适合在符合USB供电规范的应用中提供电源。
STMicroelectronics L7983同步降压开关稳压器
提供高达300mA DC电流，输出电压调节范围为0.85V至VIN。
相关开发板
STMicroelectronics NUCLEO-G071RB开发板
设计用于评估超低功耗STM32G071RB ARM微控制器。

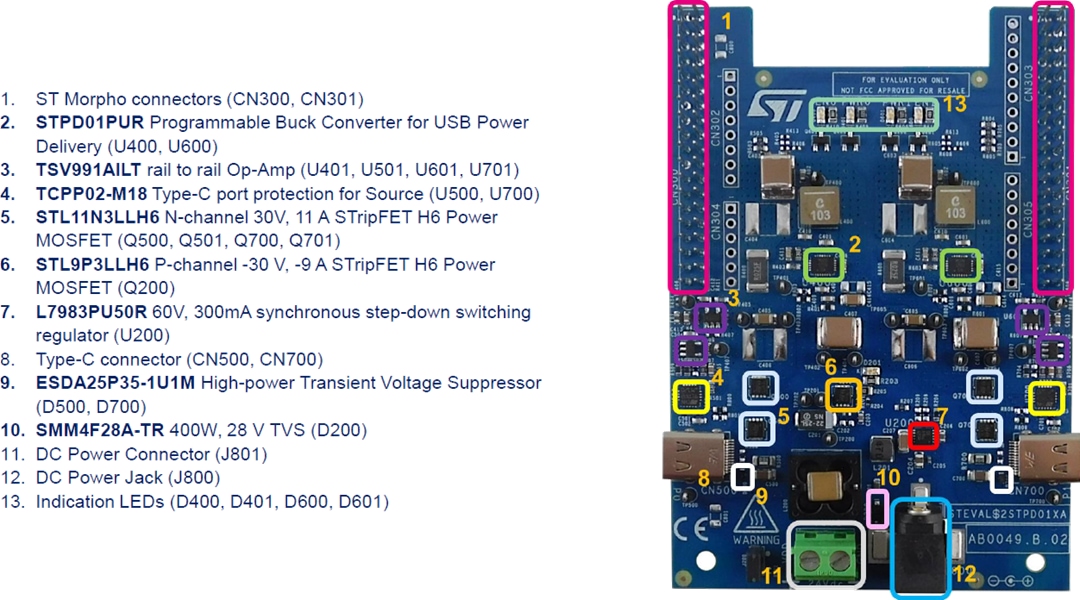

板布局
框图
