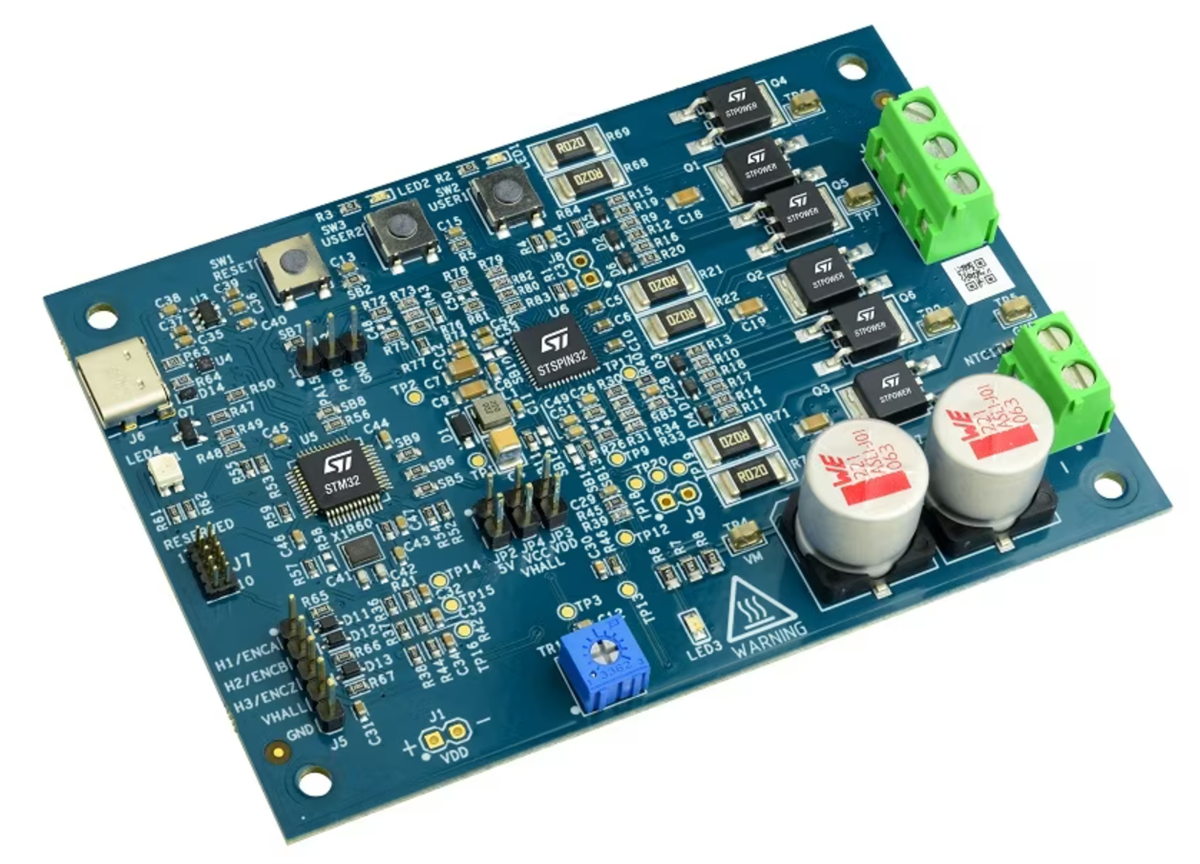

STMicroelectronics EVLSPIN32G0A1无刷电机驱动器评估板
STMicroelectronics EVLSPIN32G0A1无刷电机驱动器评估板采用具备STM32G0 MCU的STSPIN32G0A1先进无刷电机控制器。该功率级由六个采用STripFET F7技术的STD140N6F7 60V MOSFET组成，工作电压高达45V，提供电流高达15Arms。EVLSPIN32G0A1评估板提供三分流检测拓扑，非常适合用于高性能磁场定向控制和6步算法。该评估板提供一整套保护，包括电压监控、PCB温度监控、过流比较器和栅极驱动器电源上的UVLO。
借助专用连接器，可连接数字霍尔效应位置传感器和增量编码器。STSPIN32G0A1的嵌入式MCU固件通过板载STLINK V2-1进行编程和调试，STLINK V2-1还通过虚拟COM和直接二进制下载（大容量存储外设）提供UART通信。
STMicro EVLSPIN32G0A1板与STM32电机控制SDK结合使用，开发用于支持工程师测试、开发和验证电动工具、家用电器、风扇和泵等应用的电机控制设计。
特性
- 输入电压范围：7V至45V
- 输出电流高达15Arms
- 基于STD140N6F7 MOSFET的功率级
- 三分流电流检测拓扑
- 3.3V降压稳压器
- 12V LDO稳压器
- 高精度基准电压选项 (VREF+)
- 数字霍尔传感器和编码器输入
- 过流比较器
- 总线电压检测
- PCB温度检测
- 嵌入式ST-LINK/V2-1（虚拟COM+大容量存储+SWD调试器和编程器）
- 带按钮和电位器的简单用户界面
应用
- 电动工具
- 电池供电型家用电器
- 工业自动化
- 风扇
- 机器人
