STMicroelectronics STEVAL-C34KPM1扩展套件
STMicroelectronics STEVAL-C34KPM1扩展套件用于评估TSC1641电流和功率监控器的性能。TSC1641是一款16位高精度电流和功率监控器，设有MIPII3C/I2C接口。

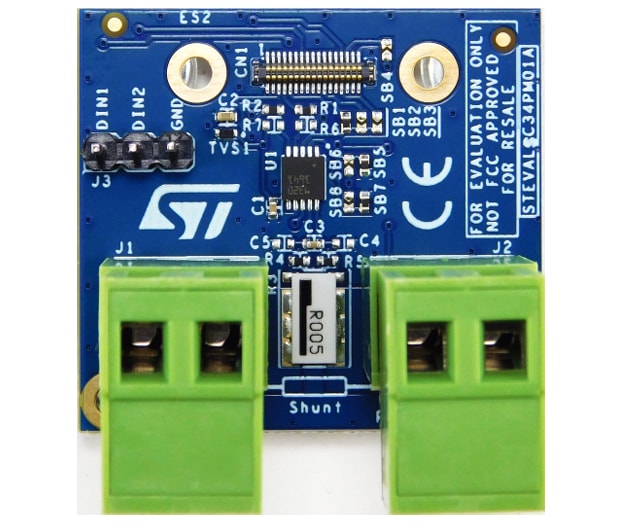

STEVAL-C34KPM1板基于双通道功率监控器测量高达60V电压、高达10A负载电流以及温度。电流测量可以是高侧、低侧和双向测量。可以在电路板上施加模拟滤波器。
STMicro STEVAL-C34KPM1扩展套件与 STWIN 盒 (STEVAL-STWINBX1) 兼容，并由高速数据记录仪功能包 (FP-SNS-DATALO2) 提供支持。
特性
- 用于STEVAL-STWINBX1评估板的理想插件
- TSC1641 高精度电流、电压、功率和温度监控模拟前端 (AFE)
- 16位双通道，用于电流、电压和功率监控
- 温度监测
- 简单的数字连接，具有高达1MHz的I2C，兼容高达12.5MHz的MIPII3C
- 总转换时间: 128µs至32.768ms
- 电源范围：2.7 V至3.6 V
- 在过压/欠压、过流/欠流、过功率或过热情况下生成警报信号
- 负载电压检测：0V至60V
- 电源输入：3.3V
应用
- 工厂自动化
- 工业传感器
套件内容
- STEVAL-C34PM01扩展板，带TSC1641和34引脚板对fpc连接器
- 34引脚柔性电缆
相关产品
STMicroelectronics TSC1641 60V 16位高精度功率监控器
多功能模拟前端 (AFE)，具有高精度监控功能。
相关开发套件
STMicroelectronics STEVAL-STWINBX1 SensorTile无线套件
简化物联网环境中高级工业传感应用的原型设计和测试。
