STMicroelectronics SGT080R70ILB电子模式PowerGaN晶体管

STMicroelectronics SGT080R70ILB电子模式PowerGaN晶体管是一款增强型晶体管,专为高效电源转换应用而设计。STMicroelectronics SGT080R70ILB的漏极-源极电压额定值为700V,典型导通电阻仅为80mΩ,它利用氮化镓 (GaN) 技术的卓越开关性能,最大限度地减少了导通损耗和开关损耗。该晶体管采用紧凑型PowerFLAT 8x8 HV封装,支持高频运行,非常适合用于谐振转换器、功率因数校正 (PFC) 级和直流-直流转换器。SGT080R70ILB具备低栅极电荷与低输出电容特性,可实现更快的转换和更少的能量损耗,因此非常适用于消费类电子产品、工业系统及数据中心等高要求应用。

特性

  • 增强模式常闭晶体管
  • 非常高的切换速度
  • 大功率管理能力
  • 极低电容
  • 开尔文源极焊盘,实现最佳栅极驱动
  • 零反向恢复电荷
  • ESD保护
  • 符合RoHS标准

应用

  • 消费类电子产品
  • 工业系统
  • 数据中心
  • 平板电脑、笔记本电脑和AIO适配器
  • USB Type-C® PD适配器和快速充电器
  • 交流/直流转换器
  • 直流-直流转换器
  • 谐振转换器
  • 功率因数校正 (PFC) 阶段

规范

  • 漏极-源极电压:700V(最大值)
  • 瞬态漏极-源极电压:800V(最大值,tp <>
  • 栅极-源极电压:-6V至7V(最大值)
  • 漏极连续电流:29A(最大值,+25°C时)
  • 脉冲漏极电流:58A(最大值,tp = 10μs时)
  • 总耗散功率:188W(最大值,+25°C时)
  • 源极-漏极反向导通电压:2.3V(典型值)
  • 交换
    • 接通延迟时间:3ns(典型值)
    • 上升时间:4ns(典型值)
    • 关闭延迟时间:5ns(典型值)
    • 下降时间:4ns(典型值)
  • 静态
    • 漏极-源极电流:390μA(最大值)
    • 栅极-源极漏电流:163μA(典型值)
    • 栅极阈值电压范围:1.2V至2.5V
    • 静态漏极-源极导通电阻:80mΩ(最大值)
  • 人体模型 (HBM) ESD保护:2kV
  • 工作结温范围:-55°C至+150°C
  • 动态
    • 输入电容:225 pF(典型值)
    • 输出电容:70pF(典型值)
    • 反向转移电容:0.5pF(典型值)
    • 等效输出电容:105pF(典型值,能量相关)
    • 等效输出电容:150pF(典型值,时间相关)
    • 固有栅极电阻:3Ω(典型值)
    • 栅极平台电压:2.2V(典型值)
    • 总栅极电荷:6.2nC(典型值)
    • 栅极-源极电荷:0.5nC(典型值)
    • 栅极-漏极电荷:2.2nC(典型值)
    • 反向恢复电荷:0nC(典型值)
    • 输出电荷:60nC(典型值)
  • 热阻
    • 结温至外壳温度:0.52°C/W
    • 结温至环境温度:33.6°C/W

原理图

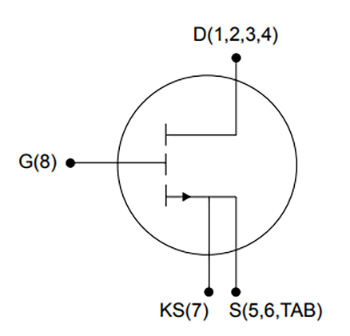

原理图 - STMicroelectronics SGT080R70ILB电子模式PowerGaN晶体管

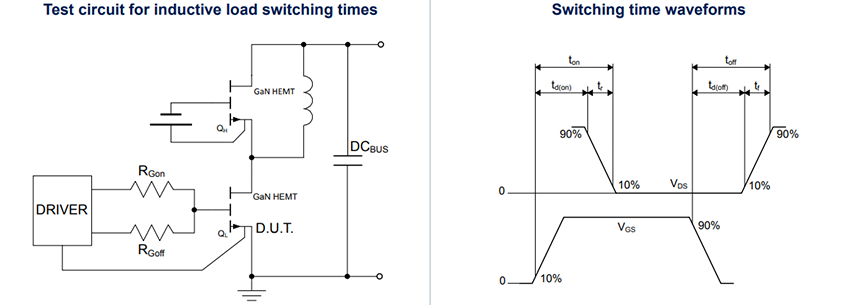

测试电路

机械图纸 - STMicroelectronics SGT080R70ILB电子模式PowerGaN晶体管
