Texas Instruments CDCDB803用于PCIe®第1代至第5代的8输出时钟缓冲器
Texas Instruments用于PCIe® Gen 1至Gen 5的CDCDB803 8输出时钟缓冲器是符合DB800ZL标准的时钟缓冲器，用来为PCIe Gen 1 - 5、QuickPath互连 (QPI)、UPI、SAS和SATA接口分配参考时钟。其SMBus接口和八个输出使能引脚可实现所有八个输出的单独配置和控制。
TI CDCDB803是一款DB800ZL衍生缓冲器，达到或超过DB800ZL规范中的系统参数。此外，该缓冲器符合或超出DB2000Q规范中的参数。
CDCDB803时钟缓冲器采用6mm × 6mm、 48引脚VQFN封装。
特性
- 8个LP-HCSL输出，带可编程集成85Ω（默认）或100Ω差分输出终端
- 8个硬件输出使能 (OE#) 控制
- PCIE Gen5滤波后的附加相位抖动：<25fs，RMS（最大值）
- DB2000Q滤波后的附加相位抖动：<38fs，RMS（最大值）
- 支持PCIe Gen 4和Gen 5公共时钟 (CC) 和单独参考 (IR) 架构：
- 与扩频兼容
- 输出至输出偏移： <50ps
- 输入至输出延迟： <3ns
- 故障安全输入
- 可编程输出转换率控制
- 9个可选SMBus地址
- 3.3V内核和IO电源电压
- 硬件控制的低功耗模式 (PD#)
- 电流消耗：72mA（最大值）
- 6mm × 6mm、48引脚VQFN封装
应用
- 微服务器和塔式服务器
- 存储区域网络和主机总线适配器卡
- 网络附加存储
- 硬件加速器
- 机架式服务器
系统示意图

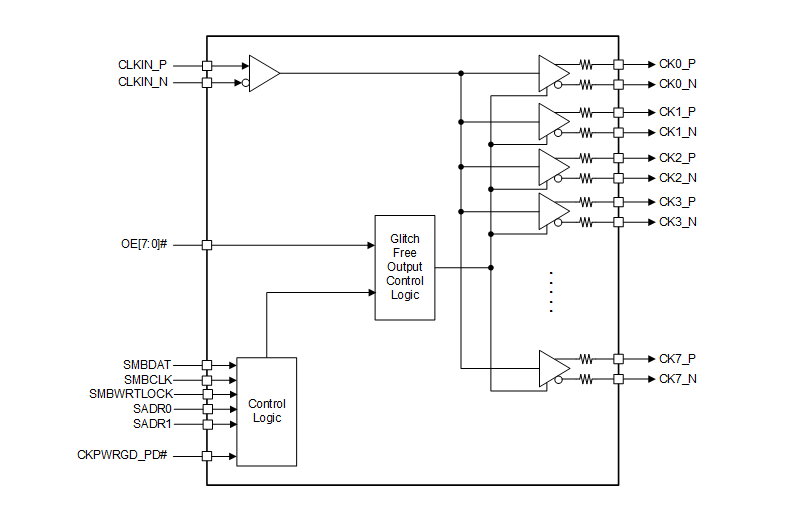

功能框图
相关开发工具
Texas Instruments CDCDB800EVM时钟缓冲器评估模块
用于评估CDCDB800 8输出LP-HCSL、符合DB800ZL标准的时钟缓冲器。
