Texas Instruments LM5127EVM-FLEX柔性拓扑评估模块
Texas Instruments LM5127EVM-FLEX柔性拓扑评估模块设计用于评估LM5127-Q1的运行情况，其采用通道1配置为预升，采用通道2和通道3配置为独立降压控制器。TI LM5127EVM-FLEX的输入电压范围为3V至42V。在输入瞬态期间，预升压可在低至3V电压下工作，提供6.9V输出电压。通道2配置为降压，可产生5V电压和高达5A电流。通道2设计用于提供5V稳压电压，电流高达5A。通道3设计用于提供3.3V稳压电压，电流高达7A。
特性
- 输入电压范围：3V至42V
- 一个预升压控制器
- 两个降压控制器（5V，5A时），（3.3V，7A时）
- 具有断续模式的短路保护

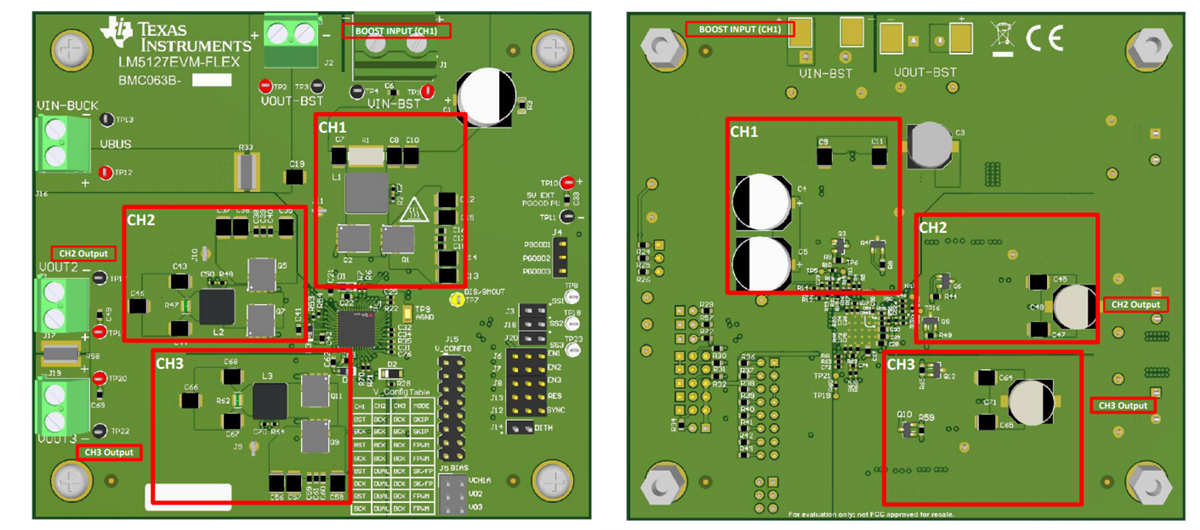

正面和背面布局

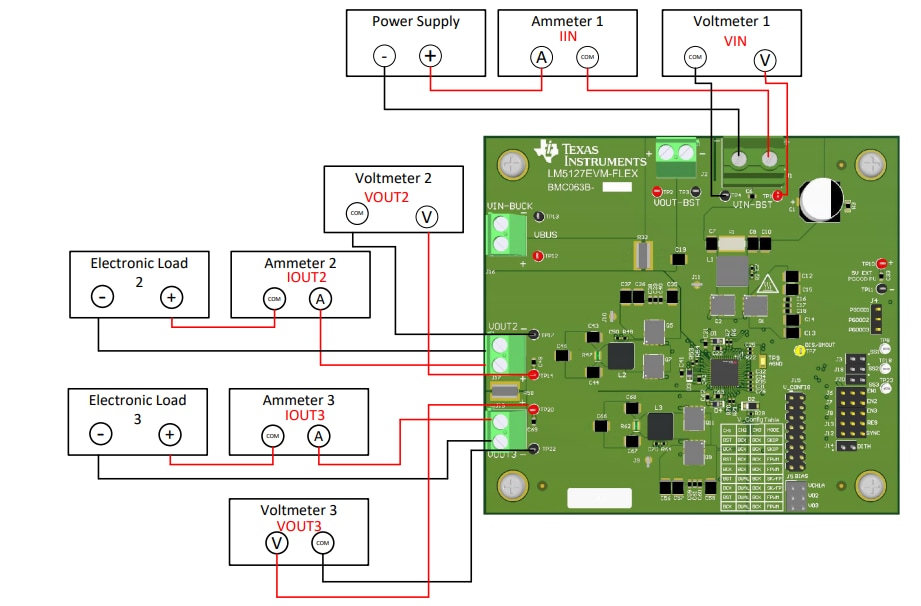

测试设置
相关产品
Texas Instruments LM5127-Q1三路降压和升压控制器
一款控制器，支持具有峰值电流模式控制的灵活拓扑（升压/降压）。
发布日期: 2020-12-30
| 更新日期: 2025-03-10
