Texas Instruments LMQ66430-2EVM控制器评估模块
Texas Instruments LMQ66430-2EVM降压转换器评估模块 (EVM) 帮助设计人员评估LMQ66430-Q1宽输入降压稳压器的运行情况和性能。LMQ66430-Q1是一款简单易用的同步降压DC/DC转换器，能够以高达36V的输入电压驱动高达3A的负载电流。LMQ66430-Q1在轻负载时具有超低工作静态电流和高效率。Texas Instruments LMQ66430-2EVM采用小型2.6mm × 2.6mm增强型HotRod™ QFN封装，用于板载LMQ66430-Q1，提供微型、低EMI解决方案尺寸。
特性
- 宽输入电压范围：3V至36V
- 固定输出电压：3.3V（默认值）
- 输出电流：高达3A
- 2.2MHz默认开关频率（包括用于自动模式或FPWM选择的跳线）
- 解决方案尺寸小且经全面组装、测试和验证的PCB布局

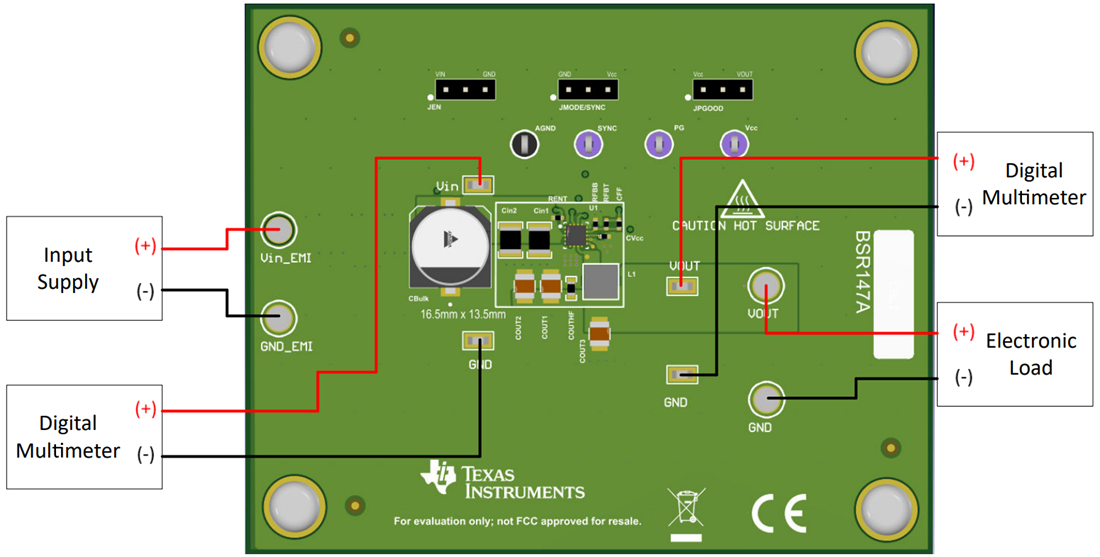

测试设置
相关产品
Texas Instruments LMQ664x0/LMQ664x0-Q1降压转换器
内置集成旁路和自举电容器的小型36V同步降压DC/DC转换器。
发布日期: 2022-04-27
| 更新日期: 2025-03-06
