Texas Instruments TMUX721xEVM开关评估模块 (EVM)

Texas Instruments TMUX721xEVM开关评估模块 (EVM) 支持评估TMUX721x器件（包括TMUX7211PWR、TMUX7212PWR和TMUX7213PWR），采用16引脚TSSOP (PW) 封装。该评估模块可用于对TMUX721x器件进行快速原型设计和测试，专门用于直流和定时参数。Texas Instruments TMUX7211、TMUX7212和TMUX7213是互补型金属氧化物半导体 (CMOS) 器件，具有四个独立可选1:1单刀单掷 (SPST) 开关通道。这些器件支持双电源（±4.5V至±22V）、单电源（4.5V至44V）或非对称电源（例如VDD=12V、VSS=–5V）。

特性

  • 35个测试点（包括7个GND测试点），可轻松访问以测量信号
  • 对TMUX7211、TMUX7212和TMUX7213器件进行快速原型设计和测试设置，采用16引脚TSSOP (PW) 封装
  • 该评估模块未提供或焊接任何特定TMUX721x器件，因此可以灵活选择所需的IC进行评估
  • 支持单电源和双电源运行
  • 六个电源去耦电容器（2× 0.1μF、2× 1μF和2× 10μF）
  • 跳线至8个信号通道、VDD和VSS电源轨以及控制信号
  • 提供8个焊盘，用于贴装SMA连接器
  • 该焊盘可用于控制信号路径上的上拉或下拉电阻器
  • 该焊盘可用于浪涌保护二极管
  • 所有以接地为基准的信号路径上均有0805电容器焊盘可选

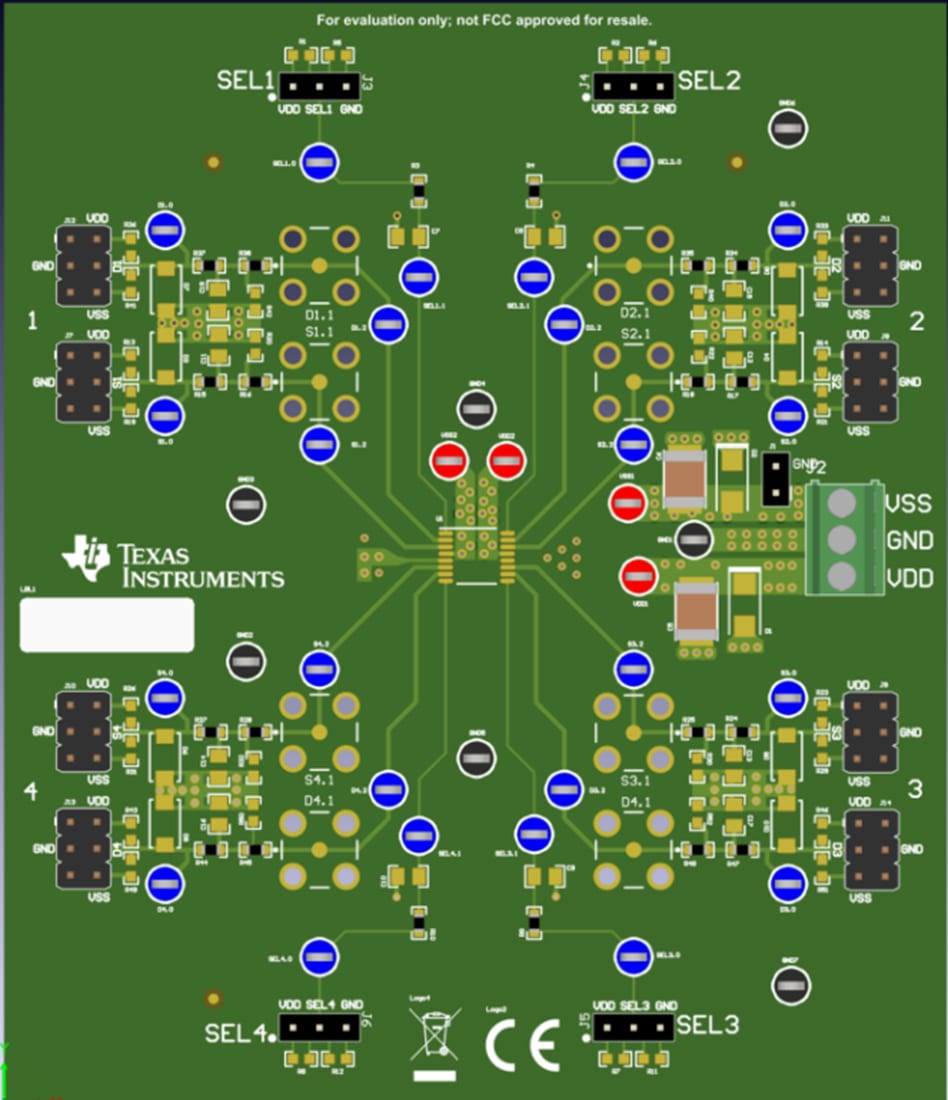

板布局

机械图纸 - Texas Instruments TMUX721xEVM开关评估模块 (EVM)
