Texas Instruments TPS542A52EVM-059转换器评估模块

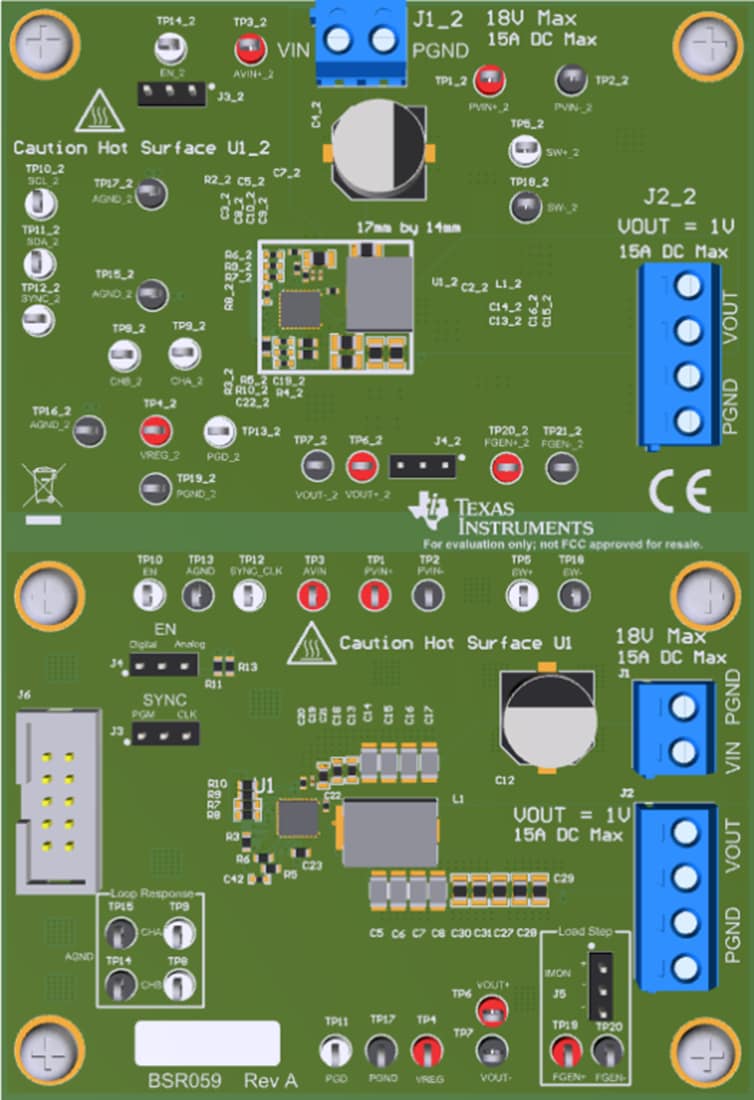

Texas Instruments TPS542A52EVM-059转换器评估模块 (EVM) 可帮助用户评估TPS542A52。TPS542A52是一款固定频率非补偿外部同步降压转换器，设有集成MOSFET。该器件通过12V输入总线，提供固定的1V输出，电流高达15A。该评估模块具有两个完全独立的电路。第一个电路是评估模块的下半路或底部电路（由U1表示）。该电路在布局面积较小的应用中最大限度地提高TPS542A52的效率和性能。第二个电路是评估模块的上半部分或顶部电路（由U1_2表示）。该电路突出了Texas Instruments TPS542A52转换器和所有外部元件所需的小布局面积 (17mm x 14mm)，同时仍为空间关键型应用提供高性能和高效率。
