Texas Instruments TPS7H1121EVM-CVAL评估模块
Texas Instruments TPS7H1121EVM-CVAL评估模块用于演示单个TPS7H1121-SP LDO稳压器的运行情况。该板的占位面积可预装额外元件。TI TPS7H1121EVM-CVAL评估模块使器件能够测试定制配置、测试点和SMA连接器，以便轻松验证性能。
特性
- 输入电压范围：2.25V至14V
- 最大输出电流：2A
- 在整个线路、负载和温度范围内的精度：±1.5%
- 外部稳压5V PGOOD电源
- 可选外部控制环路补偿，使用STAB引脚
PCB布局

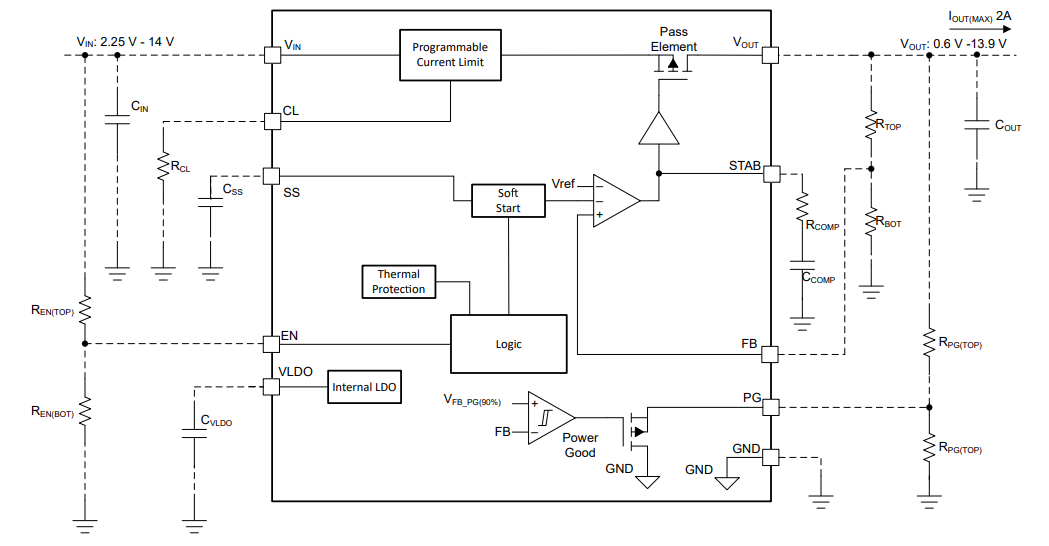

功能框图

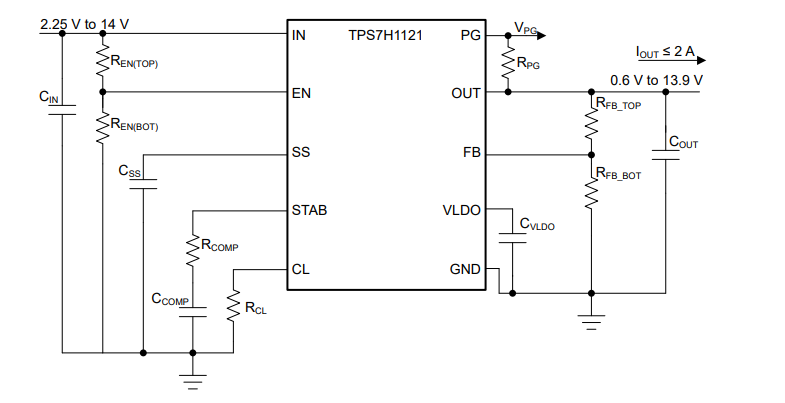

简化示意图

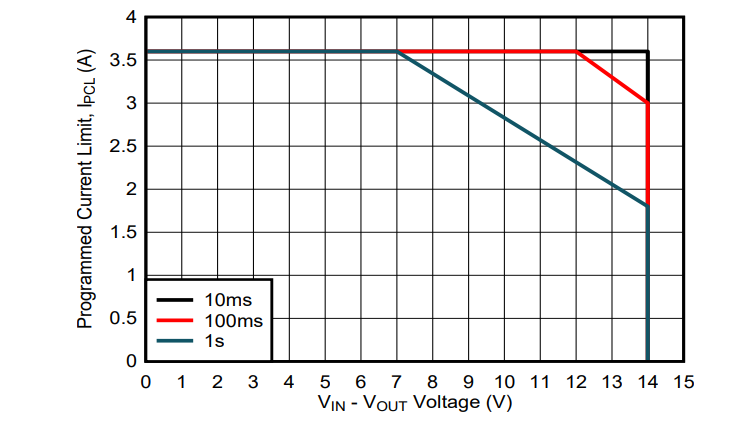

可编程电流限制保护区域
评估模块
Texas Instruments TPS7H1121EVM 评估模块
设计用于轻松演示采用塑料封装的TPS7H1121-SEP LDO稳压器。
