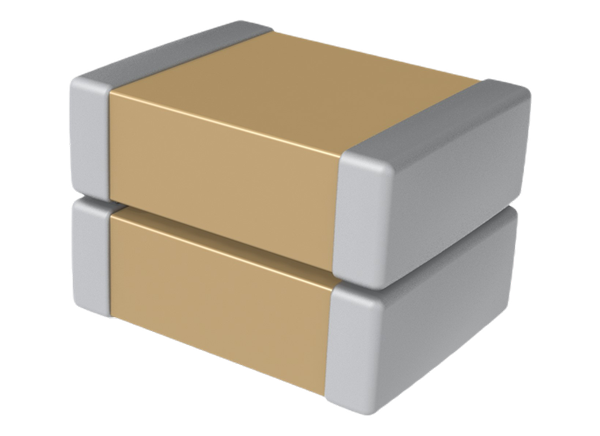

KEMET KONNEKT™高密度封装技术

KEMET KONNEKT™ 高密度封装技术支持将元器件粘合在一起,无需使用金属框架,从而降低了ESR、ESL和电容器热阻。KEMET KONNEKT技术采用创新的瞬态液相烧结(TLPS)材料。TLPS材料具有低熔点金属或合金与高熔点金属或合金的低温反应,形成反应金属矩阵。该工艺形成高导电键合材料,可用于将多个MLCC连接在一起,形成单个表面贴装元件。

特性

  • 商用和汽车级 (AEC-Q200)
  • I类电介质:C0G、U2J
  • II类电介质:X7R
  • 电容范围:2.4 nF至20uF
  • 额定电压:25VDC 至3kVDC
  • 外壳尺寸:EIA 1812、2220和3640
  • 工作温度范围:-55°C至+150°C
  • 低ESR和ESL
  • 无铅,符合RoHS指令和REACH标准
  • 可使用标准MLCC回流焊方法进行表面贴装安装

应用

  • 直流链
  • 缓冲器
  • 功率转换器
  • 宽带隙 (WBG)
  • 电动车/混合动力车
  • 无线充电
  • 数据中心
  • 直流-直流转换器
  • HID照明
  • 电信设备

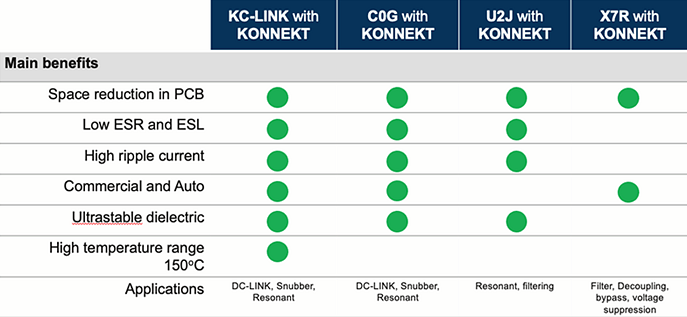

对比图

图表 - KEMET KONNEKT™高密度封装技术

视频

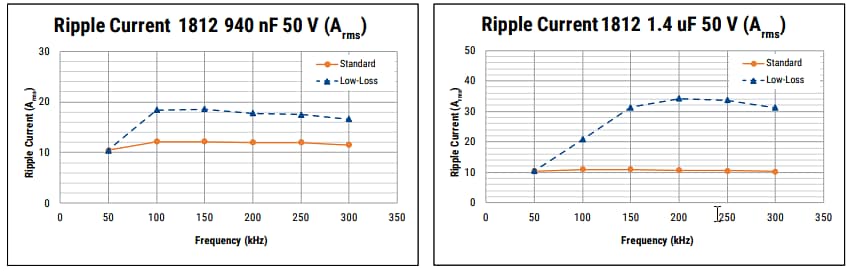

纹波电流

性能图表 - KEMET KONNEKT™高密度封装技术
发布日期: 2020-09-11 | 更新日期: 2024-03-20
