STMicroelectronics EVLSTDRIVEG212 评估板
STMicroelectronics EVLSTDRIVEG212评估板易于使用、评估便捷，适用于评估STDRIVEG212在半桥配置下驱动两颗典型导通电阻为2.2mΩ、耐压100V的增强型 (emode) GaN开关的特性。STDRIVEG212是一款220V高速半桥栅极驱动器，专为5V驱动增强型GaN HEMT优化。它具有分离的大电流灌/拉栅极驱动引脚、集成LDO、欠压保护、自举二极管、高侧快速启动、过温保护、故障/关断引脚以及待机功能，并采用4mm × 5mm QFN封装，可全面支持硬开关拓扑。EVLSTDRIVEG212评估板也适用于评估STDRIVEG612的特性。
该评估板提供板载可编程死区时间发生器以及3.3V线性稳压器，可为微控制器等外部逻辑电路供电。同时还预留了备用引脚布局，以便根据最终应用对电路板进行定制，例如独立的LIN和HIN输入信号，或单个PWM信号。STMicroelectronics EVLSTDRIVEG212的尺寸为56mm x 79mm，共四层，重1.5oz，安装在FR-4 PCB上，在无散热器的静止空气中，其整体Rth(J-A)为19°C/W（相当于每个GaN为38°C/W），适合评估大功率应用。
特性
- 采用半桥拓扑结构的STDRIVEG212 GaN栅极驱动器，集成LDO、分离式灌/拉极、集成自举二极管和待机功能
- 配备典型值为2.2mΩ的100V emode GaN HEMT
- 可调硬开/关dV/dt
- VCC电源电压：10.3V至18V（典型值12V）
- 也可使用带外部死区时间的独立输入
- 板载可调死区时间生成器，可将单个PWM信号转换为带死区的独立高/低侧输入
- 外部自举二极管，用于实现最短的高侧启动时间
- 板载3.3V稳压器，为外部电路供电
- 符合 RoHS 要求
应用
- AC/DC、DC/DC和谐振转换器、同步整流器、电池充电器和适配器、LED灯和USB Type-C®
- 家用电器、泵、伺服和工业驱动装置的电机驱动器
- 电动自行车、电动工具、机器人和无人机
- D类音频放大器和多级逆变器
- 太阳能微型逆变器、优化器和MPPT
其他资源

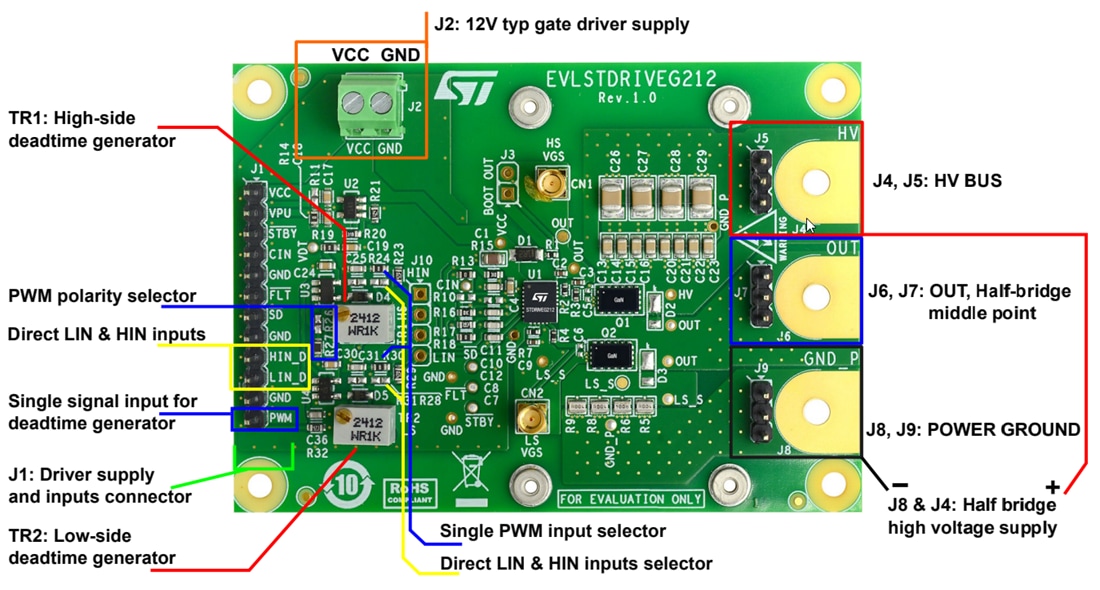

电源和信号连接
