STMicroelectronics STDRIVEG612 600 V半桥栅极驱动器

STMicroelectronics STDRIVEG612是一款600V高速半桥栅极驱动器，专为5V驱动增强模式GaN HEMT而优化。根据设计，其高侧驱动器部分支持高达600V的电压轨，且可由集成的自举二极管轻松供电。STDRIVEG612具备高电流能力、短传播延迟以及出色的延迟匹配，同时集成了LDO稳压器，使其成为驱动高速GaN的理想选择。

STDRIVEG612具有专为硬开关应用设计的电源UVLO功能、集成SmartSD技术的过流比较器，以及防止交叉导通的互锁功能。扩展的输入引脚范围便于与控制器连接。待机引脚可在非活动期间或突发模式下降低功耗。STMicroelectronics STDRIVEG612的工业级工作温度范围为-40°C至+125°C。该器件采用紧凑型QFN封装，尺寸为4mmx5mmx1mm，间距为0.5mm。

特性

  • 高压轨最高可达600V
  • dV/dt瞬态抗扰度：±200V/ns
  • 驱动器具有分离式受电和供电路径，可实现最佳驱动效果
    • 受电：1.8A、1.2Ω
    • 供电：0.8A、4.0Ω
  • 高/低侧线性稳压器支持5V栅极驱动电压
  • 高侧快速启动时间：5µs
  • 传播延迟：50ns；最小输出脉冲：15ns
  • 高 (>1MHz) 切换频率
  • 内置自举二极管
  • 完全支持GaN硬开关操作
  • 过流检测比较器，集成智能关断功能
  • 在VCC、VHS和VLS上均集成UVLO功能
  • 独立的逻辑输入和关断引脚
  • 故障引脚，用于过流、过热和UVLO报告
  • 待机功能支持低功耗模式
  • 分离式PGND支持Kelvin供电驱动和电流分流兼容性
  • 3.3 V至20 V兼容输入，具有迟滞和下拉功能

应用

  • AC-DC、DC-DC与谐振转换器
  • PFC与同步整流器
  • 电池充电器与适配器
  • 家用电器、泵和压缩机的电机驱动器
  • 工厂自动化
  • 伺服与工业驱动器
  • D类音频放大器和多级逆变器
  • 太阳能微型逆变器、优化器和MPPT

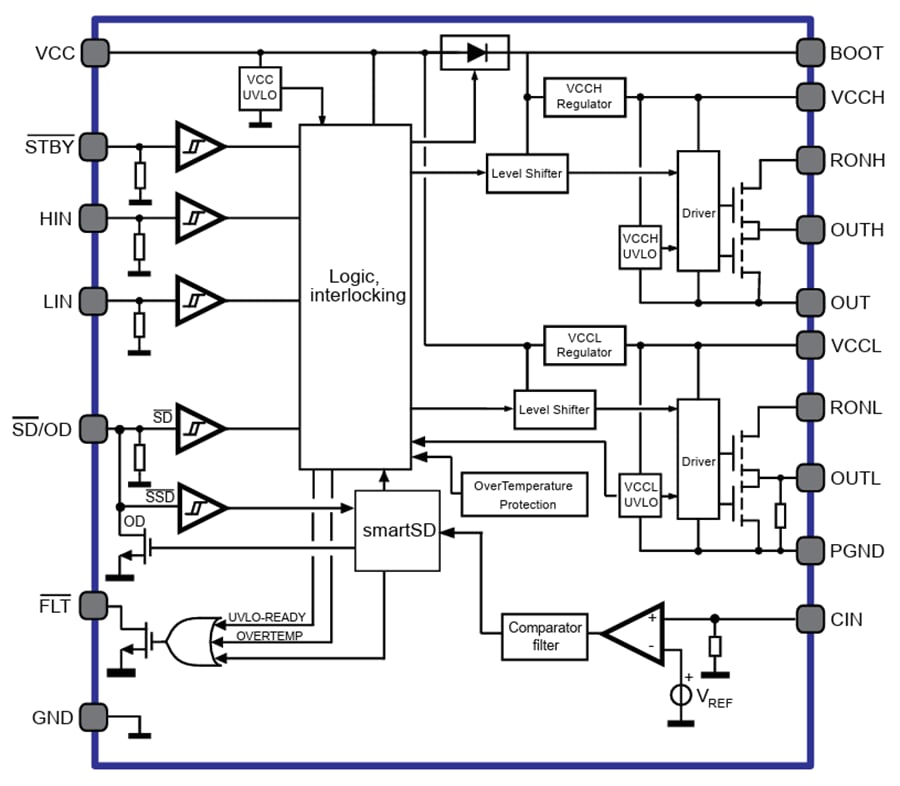

方框图

框图 - STMicroelectronics STDRIVEG612 600 V半桥栅极驱动器
