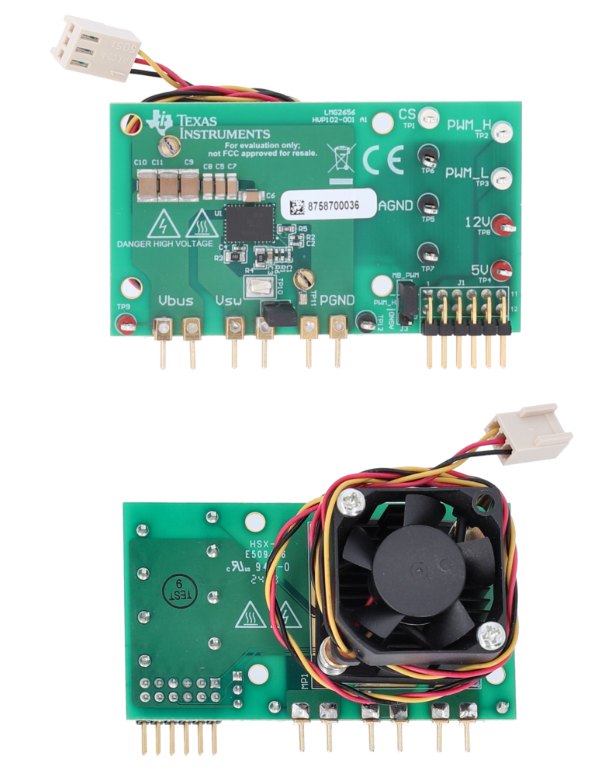

Texas Instruments LMG2656EVM-102子卡评估模块
Texas Instruments LMG2656EVM-102子卡评估模块为评估任何半桥拓扑结构中的TI集成GaN器件提供了一个快速、简便的平台。电路板使用六个电源引脚和十二个数字引脚，通过插座式外部连接与电路板底部边缘的更广泛的系统相连接。电源引脚由主开关回路组成，其中包括高压直流母线、开关节点和电源接地。数字引脚利用PWM栅极输入控制LMG2656设备，为辅助电源提供低压电源，并以数字输出形式报告故障。
评估TI LMG2656EVM-102子卡性能的最简单方法是使用TI的同步降压/升压主板 (LMG342X-BB-EVM)。该子卡可轻松插入主板，以开环配置连接所有电源和数字控制，实现完整的系统控制。此外，还提供了建议的基底面，以便将子卡与定制系统连接起来，进行进一步测试。
特性
- 绝对最大额定电压650V
- 高压侧门驱动电平转换器
- 智能开关自举二极管功能QRR为0
- 集成式无损电流传感输出测量
- 与输出故障信号连接的低压侧和高压侧逐周期过流保护和过温保护功能
应用
- 用于游戏、POE、显示器电源和PD适配器的LLC或TPPFC
- ACF、AHB，用于PD适配器、服务器辅助电源
- 电机驱动逆变器，用于吹风机、真空吸尘器、伺服电机
- 逆变器或微型逆变器，用于太阳能和可再生能源
- 降压或升压转换器
规范
- 只需一个0V至5V的PWM输入即可产生栅极驱动信号
- PWM在LMG2656EVM-102故障时禁用
- 仅需要一个12V偏置电源
- 建议的最大工作电压为480V，绝对最大工作电压为520V
套件内容
- 一块LMG2656EVM-102板
- EVM免责声明阅读须知
方框图
布局
相关功率FET半桥
Texas Instruments LMG2656 650V GaN功率FET半桥
它简化了设计、减少了元器件数量，并节省了电路板空间，采用6mm x 8mm QFN封装。
开发工具
Texas Instruments LMG342X-BB-EVM 评估模块（EVM）
用于将任意LMG342xR0x0半桥电路板配置为同步降压转换器。
