Texas Instruments LMG3100EVM-089评估模块
Texas Instruments LMG3100EVM-089评估模块是一款结构紧凑、易于使用的功率级，具有外部PWM信号。电路板可配置为降压转换器、升压转换器或其他使用半桥的转换器拓扑结构。LMG3100EVM-089提供两个LMG3100电源模块，每个模块有一个100V、1.7mΩ GaN FET和一个集成驱动器。如果应用包括充分的热管理，TI LMG3100EVM-089评估模块可提供高达40A的电流（由电感器的饱和电流限制）。热管理选项包括强制风冷、热缩和降低工作频率，以将模块中的功率耗散降至最低。
特性
- 输入电压高达80V DC
- 两个100V 1.7mΩ GaN FET，带集成驱动器
- 开环控制，带单或双PWM信号
- 通过简单的电阻器更改可配置板载死区时间调整
- 使用串联电阻器以及Cboot 和Cvcc 进行压摆率调整
- 板载LDO，用于从5.5V和10V之间的非稳压电源生成5V VCC 电源
应用
- 降压、升压、降压-升压转换器
- LLC转换器
- 太阳能发电优化器、微型逆变器
- D类音频放大器
- 48V工业用负载点转换器
- 电机驱动器
- 电动工具
- 电信和服务器电源
套件内容
- LMG3100EVM-089 电路板
- 安全说明
视频

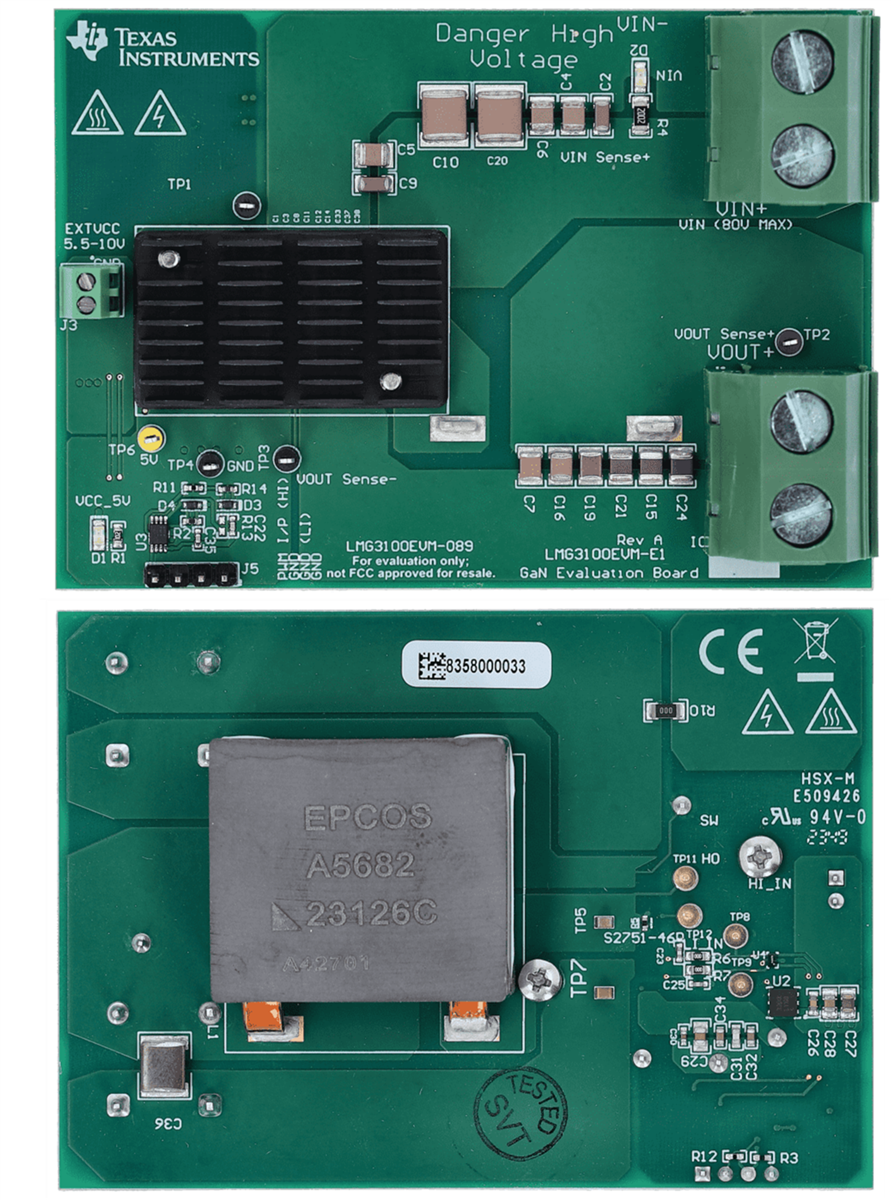

布局
相关产品
Texas Instruments LMG3100R0x集成驱动器GaN FET
集成1.7mΩ GaN FET和驱动器，带有高侧电平移位器和自举电路。
