Texas Instruments LMR66430NEP-EVM评估模块
Texas Instruments LMR66430NEP-EVM评估模块是用于评估LMR66430-EP性能的平台。LMR66430-EP是一款简单易用的同步降压转换器。LMR66430NEP-EVM以高达3A的输入电压提供高达36V的负载电流。LMR66430NEPEVM的输出电压为3.3V，切换频率为1MHz。
TI LMR66430NEP-EVM预装有 LMR66430MB3RXBRNEP，配有尼龙支架，用于在实验室工作台上进行评估。LMR66430NEP-EVM通过与其他型号（包括非汽车级器件）交换默认IC来支持LMR66430-EP、 LMR664x0-Q1 和 LMQ664x0-Q1 系列器件。
特性
- 4.5 V 至 36 V 的宽输入电压范围
- 1MHz固定的切换频率，具有外部同步功能和模式选择功能
- 固定3.3V输出，带可选反馈分频器引脚布局
- 输入差分EMI滤波器，用于合规性测试
应用
- 国防和航空航天应用
- 医疗
- 测试与测量
- 电机驱动器
相关转换器
Texas Instruments LMR664x0/LMR664x0-Q1降压转换器
有2A和1A型号可供选择，采用增强型HotRod QFN封装。
Texas Instruments LMQ664x0/LMQ664x0-Q1降压转换器
内置集成旁路和自举电容器的小型36V同步降压DC/DC转换器。
电路板连接

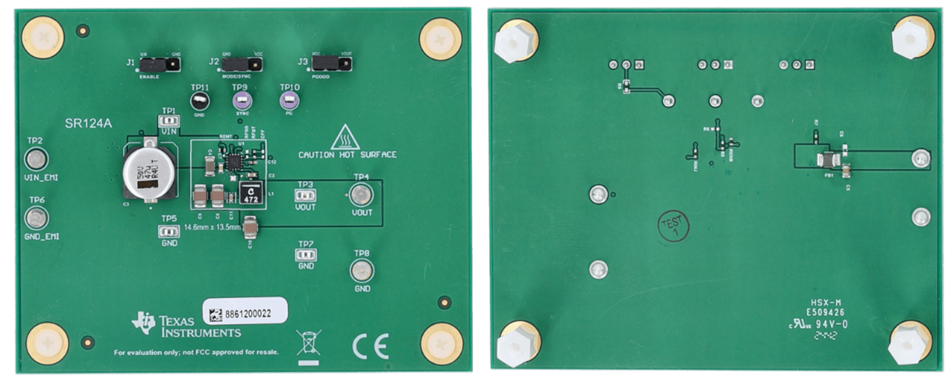

布局
发布日期: 2025-02-11
| 更新日期: 2025-02-21
