Texas Instruments TMUX1108低漏电流精密多路复用器
Texas Instruments TMUX1108低漏电流精密多路复用器 (MUX) 采用单通道8:1配置。该器件具有1.08V至5.5V的宽工作电源范围，因此可用于从医疗设备到工业系统的各种应用。该器件可在源极引脚 (Sx) 和漏极引脚 (D) 上支持从GND到VDD范围的双向模拟和数字信号。所有逻辑输入均具有兼容1.8V逻辑的阈值。当器件在有效电源电压范围内运行时，该阈值可确保TTL和CMOS逻辑电路的兼容性。失效防护逻辑电路允许在电源引脚之前施加控制引脚上的电压，从而保护器件免受潜在的损害。
TMUX1108是精密开关和多路复用器器件系列的一部分。这些器件具有非常低的导通和关断漏电流以及低电荷注入，因此可用于高精度测量应用。8nA的低电源电流和小型封装选项使其可用于便携式应用。
特性
- 宽电源电压范围：±2.5V、1.08V至5.5V
- 低漏电流：3pA
- 低电荷注入：1pC
- 低导通电阻：2.5Ω
- 工作温度范围：−40°C至+125°C
- 1.8V逻辑兼容
- 失效防护逻辑
- 轨到轨运行
- 双向信号路径
- 先断后合开关操作
- ESD保护HBM：2000V
应用
- 超声扫描仪
- 患者监护和诊断
- 光纤网络
- 光学检测设备
- 远程无线电单元
- ATE测试设备
- 工厂自动化和工业过程控制
- 可编程逻辑控制器 (PLC)
- 模拟输入模块
- 数字万用表
- 电池监测系统

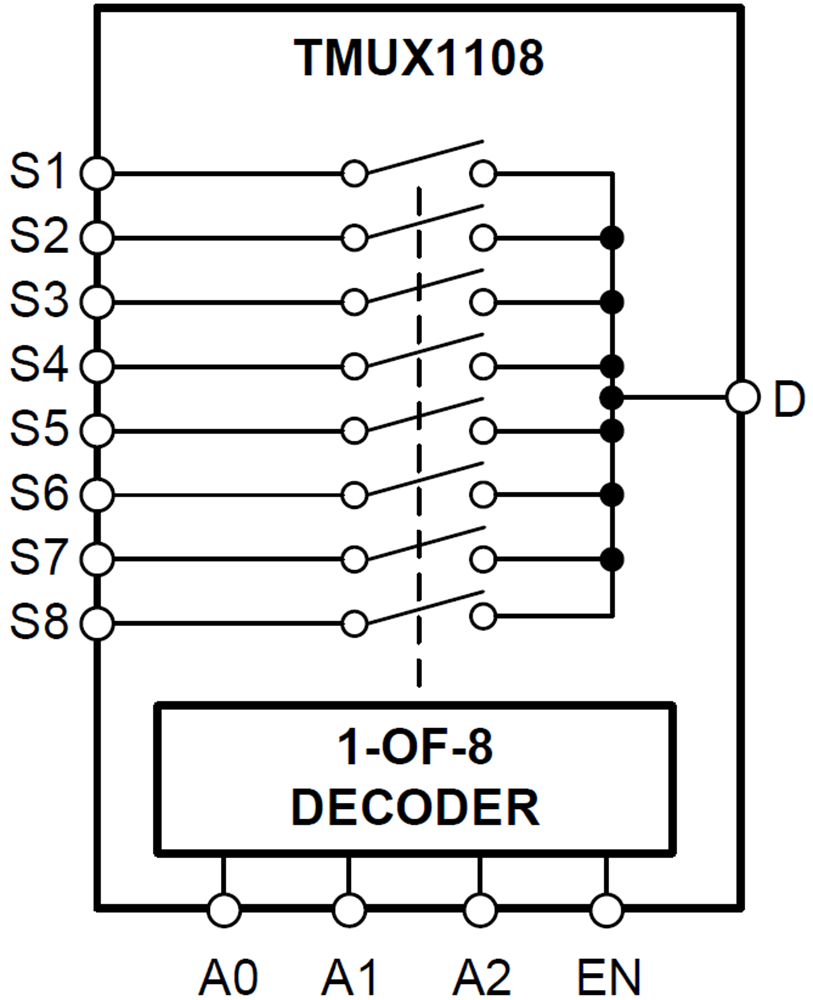

功能框图
