Vishay / Dale ICM6050大电流共模扼流圈
Vishay/Dale ICM6050大电流共模扼流圈是绕线铁氧体共模扼流圈，额定工作电压为125VDC 。这些扼流圈设计具有10MΩ最小绝缘电阻，工作温度范围为-40°C至+125°C。共模阻抗范围：40Ω至80Ω（10MHz时典型值）和300Ω至700Ω（100MHz时典型值）。这些器件符合RoHS指令，不含铅和卤素，采用15mmx13mmx6mm SMD封装。Vishay/Dale ICM6050扼流圈非常适用于LCD、电池供电设备、噪声抑制和滤波、直流/直流电源以及照明驱动器。
特性
- 绕线铁氧体共模扼流圈
- 绝缘电阻：10MΩ（最小值）
- 共模阻抗
- 40Ω至80Ω（10MHz时典型值）
- 300Ω至700Ω（100MHz时典型值）
- 15 mm x 13 mm x 6 mm SMD封装
- 工作温度范围：-40 °C至+125 °C
- 符合RoHS标准
- 无铅、无卤
应用
- 直流/直流电源
- LCD
- 噪声抑制和滤波
- 照明驱动器
- 电池供电设备

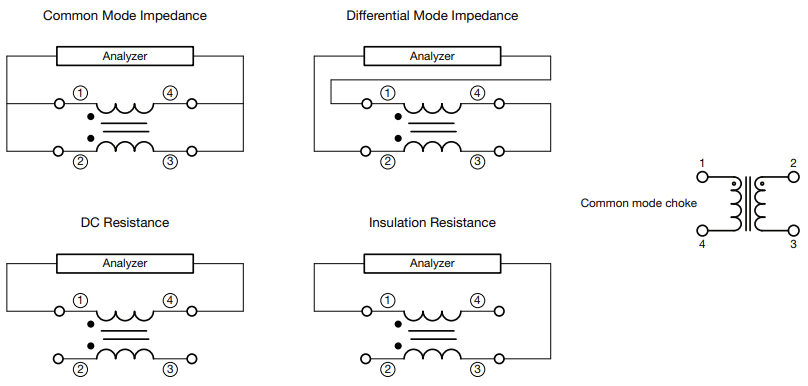

原理图

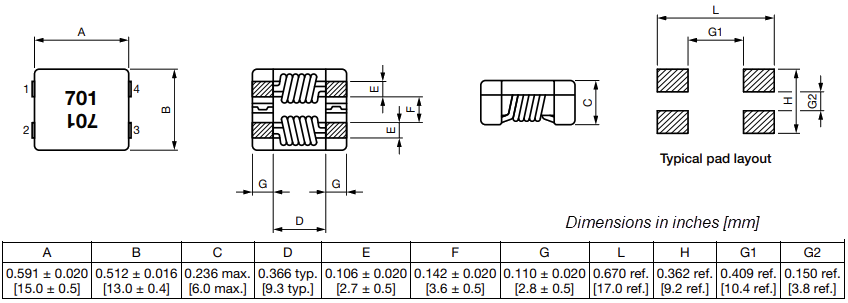

尺寸
相关扼流圈
Vishay 共模扼流圈
表面贴装封装，尺寸有 0603、0805、1206、1210、1812、2020、5050和6050。
Vishay / Dale ICM0603表面贴装共模扼流圈
50VDC 电压范围和绕线铁氧体，采用1.6mmx0.85mmx1.25mm SMD封装。
Vishay / Dale ICM1812表面贴装共模扼流圈
50VDC 电压范围和绕线铁氧体，采用4.5mmx3.2mmx2.8mm SMD封装。
Vishay / Dale ICM5050大电流共模扼流圈
80VDC 电压范围和绕线铁氧体，采用12mmx11mmx6mm SMD封装。
Vishay / Dale ICM2020大电流共模扼流圈
80VDC 电压范围和绕线铁氧体，采用5.5mmx5.5mmx3.5mm SMD封装。
