onsemi NVXK2VR80WxT2碳化硅 (SiC) 模块

安森美  NVXK2VR80WxT2碳化硅 (SiC) 模块是1200V、80mΩ 三相桥式电源模块，采用双列直插封装 (DIP)。这些碳化硅模块设计紧凑，具有低模块总电阻。NVXK2VR80WxT2电源模块是符合AEC-Q101和AQG324标准的汽车级 器件。此系列电源模块不含铅，符合ROHS和UL94V-0标准。NVXK2VR80WxT2碳化硅模块具有温度传感功能和极低热阻，使其非常适合用于xEV应用中的PFC车载充电器。

特性

  • DIP碳化硅（SiC）三相桥式电源模块
  • 漏极-源极电压（VDSS）：1200V
  • 连续漏极电流（ID）：20A - （NVXK2VR80WDT2）
  • 连续漏极电流（ID）：31A -（NVXK2VR80WXT2）
  • 漏极-源极导通电阻（RDS(ON)）：80mΩ（典型值）
  • 工作结温（TJ）范围：-55°C至175°C
  • 爬电距离和电气间隙，符合IEC60664-1和IEC 60950-1标准
  • 设计紧凑，实现低模块总电阻
  • 模块串行化，实现完全可追溯性
  • 无铅
  • 符合RoHS指令和UL94V-0标准
  • 符合AEC-Q101和AQG324的汽车级标准

应用

  • PFC，用于xEV应用中的车载充电器
  • 用于EV-PHEV的11kW至22kW车载充电器

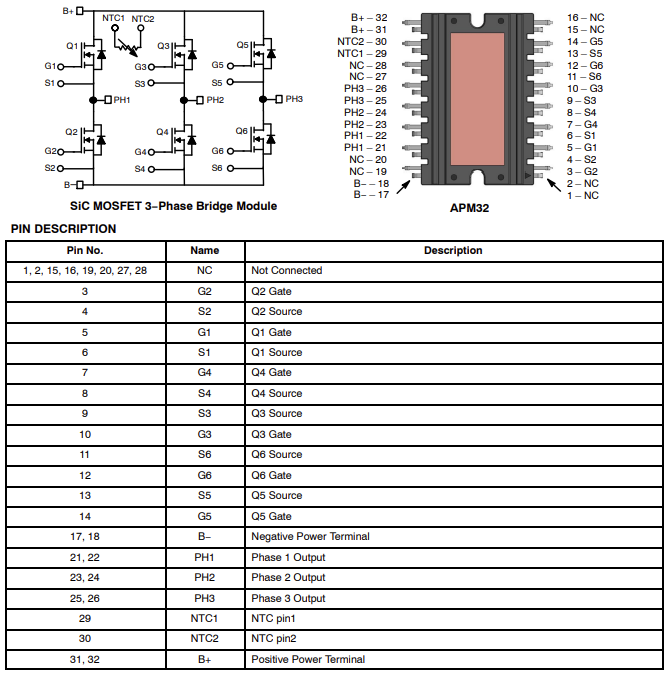

SiC MOSFET三相桥式模块

onsemi NVXK2VR80WxT2碳化硅 (SiC) 模块

相关模块

onsemi NVXK2PR80WXT2碳化硅 (SiC) 模块

1200V、80mΩ 和31A全桥电源模块，采用双列直插封装 (DIP)。

Learn More关于onsemi NVXK2PR80WXT2碳化硅 (SiC) 模块 View Products与onsemi NVXK2PR80WXT2碳化硅 (SiC) 模块相关

onsemi NVXK2TR40WXT碳化硅 (SiC) 模块

1200V、40mΩ 和27A双路半桥EliteSiC电源模块，采用双列直插封装 (DIP)。

Learn More关于onsemi NVXK2TR40WXT碳化硅 (SiC) 模块 View Products与onsemi NVXK2TR40WXT碳化硅 (SiC) 模块相关

onsemi NVXK2TR80WDT碳化硅 (SiC) 模块

1200V、80mΩ 和20A双路半桥EliteSiC电源模块，采用双列直插封装 (DIP)。

Learn More关于onsemi NVXK2TR80WDT碳化硅 (SiC) 模块 View Products与onsemi NVXK2TR80WDT碳化硅 (SiC) 模块相关

onsemi NVXK2VR40WXT2碳化硅 (SiC) 模块

1200V、40mΩ 和55A三相桥式电源模块，采用双列直插封装 (DIP)。

Learn More关于onsemi NVXK2VR40WXT2碳化硅 (SiC) 模块 View Products与onsemi NVXK2VR40WXT2碳化硅 (SiC) 模块相关
View Results ( 2 ) Page
物料编号 数据表 Id-连续漏极电流 Pd-功率耗散 Rds On-漏源导通电阻 Vds-漏源极击穿电压 Vgs - 栅极-源极电压 Vgs th-栅源极阈值电压 通道数量 上升时间 下降时间 长度 宽度 高度 封装 / 箱体 封装 RoHS - 贸泽
NVXK2VR80WDT2 NVXK2VR80WDT2 数据表 20 A 82 W 116 mOhms 1.2 kV - 15 V, + 25 V 4.3 V 6 Channel 12 ns 9 ns 44.2 mm 29 mm 5.8 mm APM-32 Tube Y
NVXK2VR80WXT2 NVXK2VR80WXT2 数据表 31 A 208 W 116 mOhms 1.2 kV - 15 V, + 25 V 4.3 V 6 Channel 12 ns 9 ns 44.2 mm 29 mm 5.8 mm APM-32 Tube Y
发布日期: 2024-08-06 | 更新日期: 2024-08-28
