NXP Semiconductors MRFX系列65V LDMOS晶体管
NXP Semiconductors MRFX系列65V LDMOS晶体管具有高射频输出功率、出色的耐用性和较高的散热性能。这些晶体管具有高功率密度、较低的电流损耗、高效率、宽安全裕度和低至可忽略的磁辐射，并可轻松匹配到50Ω。借助高功率密度、低电流和高安全裕度，可实现具有出色能源管理能力的高度可靠、集成度更高的工业4.0系统。
MRFX LDMOS晶体管能够管理电流水平，从而降低对直流电源的压力并提高系统效率。另外，这些LDMOS晶体管还与上一代NXP LDMOS晶体管引脚对引脚兼容，可让射频设计人员重复使用现有的印刷电路板 (PCB) 设计，以缩短产品上市时间。典型应用包括激光生成、等离子蚀刻、粒子加速器、透热疗法和磁共振成像 (MRI)。

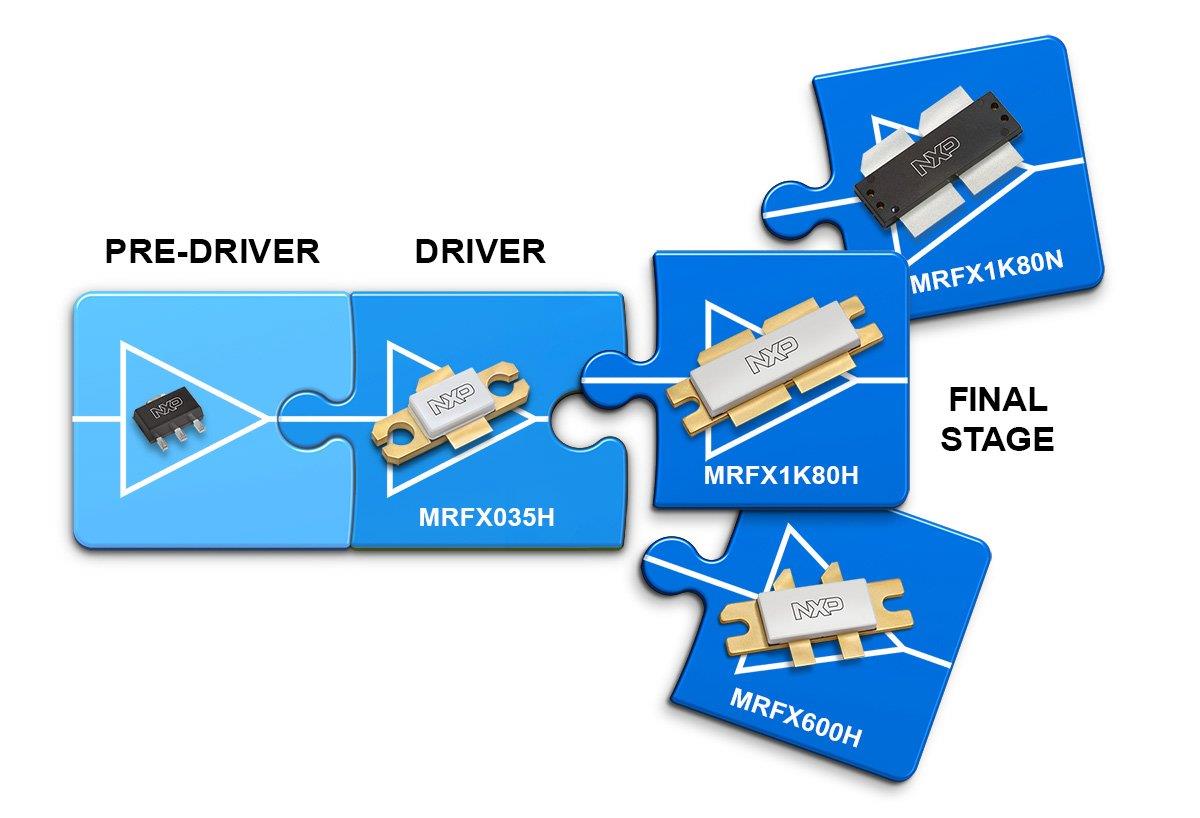

MRFX系列包括四个晶体管，有7种不同版本可供选择。MRFX1K80H和MRFX1K80N晶体管设计用于提供1800W功率（65V CW（连续波）时），能够处理65:1的电压驻波比 (VSWR)。MRFX600H晶体管采用NI-780气腔型陶瓷封装，热阻低至0.15ºC/W。MRFX035H晶体管采用NI-360气腔型陶瓷封装，热阻为1.3ºC/W。
特性
- 基于65V LDMOS技术
- 宽频率范围
- 高功率密度
- 更高可靠性
- 高效率
- 缩短开发时间
- 与上一代产品引脚兼容
- 管理电流水平
- 降低对直流电源的压力
- 减少磁辐射
- 宽安全裕度
应用
- 工业、科技和医疗 (ISM)：
- 激光生成
- 等离子刻蚀
- 磁共振成像(MRI)
- 透热疗法、皮肤激光、射频消融
- 工业加热、焊接和烘干系统
- 粒子加速器
- 广播：
- 无线电广播 (FM/DAB)
- VHF TV广播
- 航空航天：
- 甚高频全向导航 (VOR)
- HF和VHF通信
- 天气雷达
- 移动无线电：
- VHF基站
MRFX系列概述
